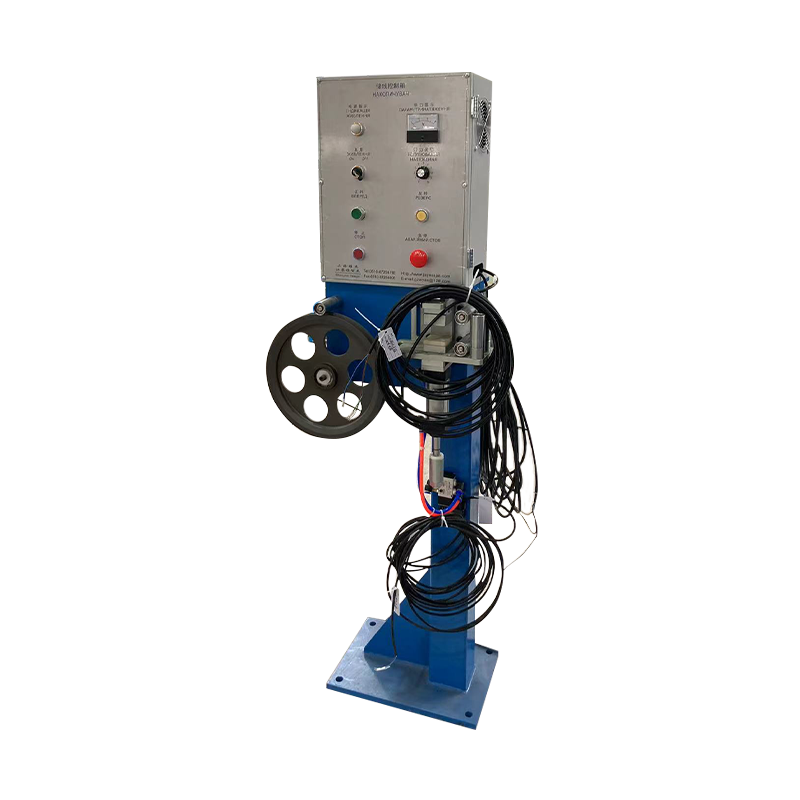

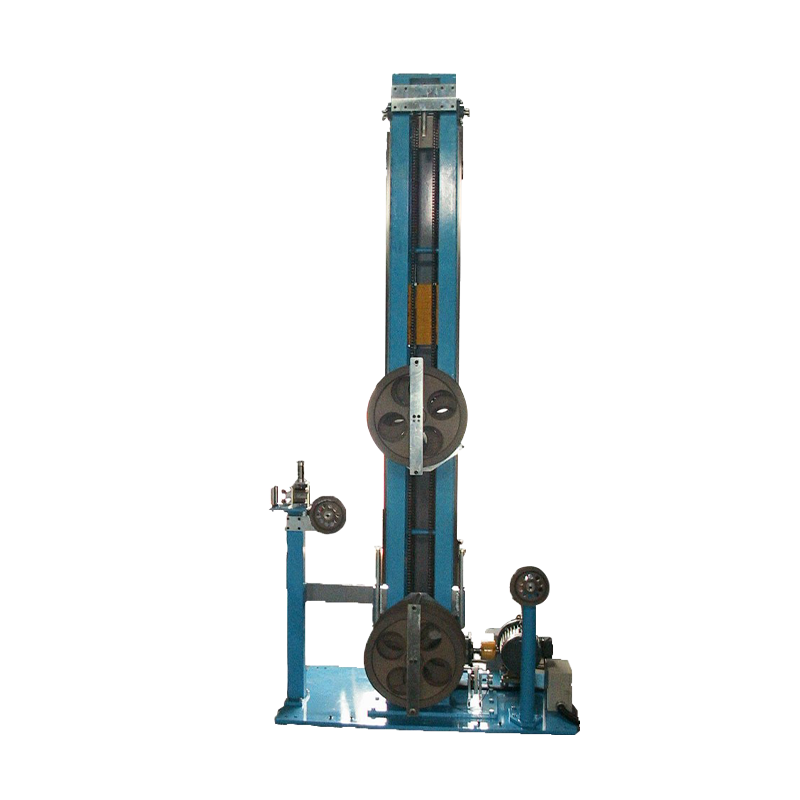

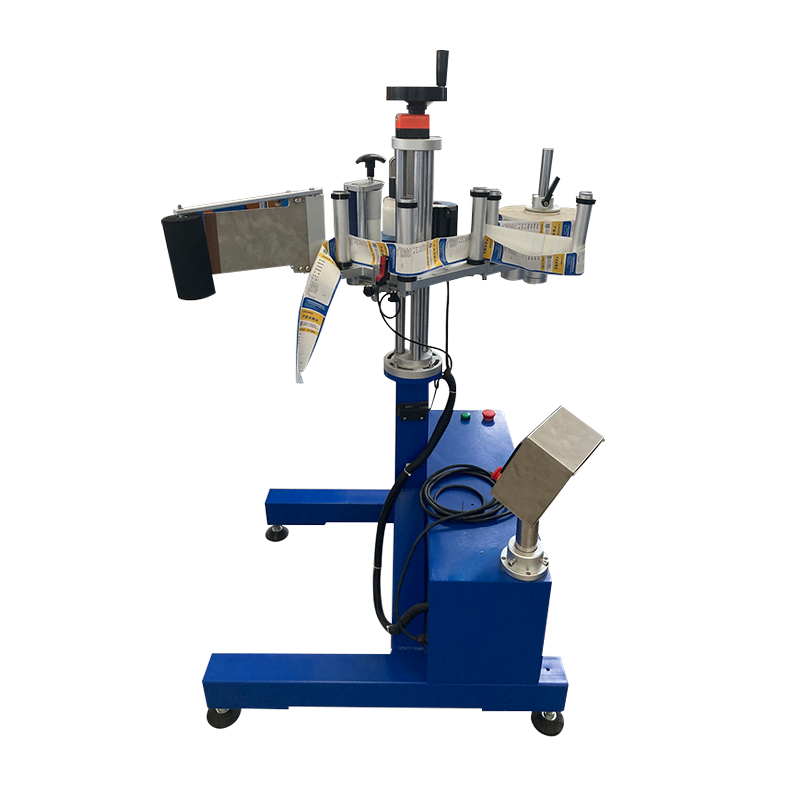

Интеграция искрового тестера в Вспомогательное оборудование для производства проволочного кабеля : Выбор напряжения и чувствительность к сбоям

Искровой тестер является одним из наиболее важных с эксплуатационной точки зрения частей. вспомогательное оборудование на любой линии экструзии изолированных проводов, однако ее параметры конфигурации часто задаются один раз при вводе в эксплуатацию и никогда не пересматриваются — даже при изменении ассортимента продукции и появлении новых спецификаций кабелей. Испытательное напряжение, подаваемое искровым тестером, должно соответствовать толщине стенки изоляции и диэлектрической прочности материала каждого конкретного кабельного изделия. Подача напряжения, откалиброванного для строительного провода 0,6/1 кВ, на тонкостенный шнур прибора на 300 В приведет к возникновению ложных отклонений в результате событий поверхностного разряда, которые не являются подлинными нарушениями изоляции; применение того же напряжения к более толстостенному кабелю на скорости производственной линии, оптимизированной для более тонкого продукта, позволит пропустить точечные дефекты, площадь поверхности которых слишком мала для ионизации при более низкой напряженности поля. Ни один из сценариев не влияет на качество производства, и оба связаны непосредственно с неправильной конфигурацией искрового тестера, а не с неисправностью оборудования.

Основой отраслевого стандарта для выбора искрового испытательного напряжения являются стандарты IEC 60227 и IEC 60502 для кабелей с изоляцией из ПВХ и сшитого полиэтилена соответственно, которые определяют минимальные испытательные напряжения в зависимости от номинального напряжения и толщины изоляции. Однако эти стандарты определяют минимальные критерии приемки, а не оптимальные настройки чувствительности. На практике установка напряжения искрового тестера на 15–20 % выше стандартного минимума, оставаясь при этом ниже уровня диэлектрической стойкости изоляции, значительно повышает вероятность обнаружения небольших точечных отверстий и тонких дефектов, которые проходят при минимальном напряжении. Вероятность обнаружения 50-микронного отверстия в ПВХ-изоляции толщиной 0,8 мм увеличивается примерно с 60 % при минимальном напряжении IEC до более 95 % при 115 % минимального напряжения — существенное улучшение качества достигается только за счет настройки параметров, без необходимости изменения аппаратного обеспечения.

Конфигурация электродов искрового тестера также влияет на чувствительность к неисправностям, что инженеры-технологи редко учитывают явно. Электроды в виде шариковой цепочки поддерживают постоянный контакт с поверхностью кабеля во всем диапазоне наружных диаметров ассортимента продукции, но их сегментированная геометрия контакта создает короткие промежутки в покрытии электрода на каждом звене борта — зазоры, которые обычно имеют ширину 0,5–1,5 мм и могут позволить точечному отверстию, расположенному точно в месте зазора, пройти незамеченным через тестер. Тестеры контакта с проводящей жидкостью полностью устраняют эту проблему с зазором, но требуют герметичной камеры для жидкости, что усложняет обслуживание. Для высокоскоростных линий, производящих критически важные с точки зрения безопасности кабели, понимание этого разрыва обнаружения и включение резервных позиций искрового испытания — одного до отвода и одного после — обеспечивает избыточность покрытия, которая устраняет геометрический разрыв обнаружения как риск качества.

Факторы конструкции охлаждающего желоба, влияющие на качество поверхности изоляции и стабильность размеров

Охлаждающий желоб на линии экструзии проволочного кабеля выполняет функцию, которая напрямую определяет как геометрическое качество готового кабеля, так и внешний вид поверхности изоляционной оболочки, однако, как категория вспомогательного оборудования для производства проволочных кабелей, ему уделяется меньше инженерного внимания, чем экструдеру или крейцкопфу при составлении спецификации линии. Критическими параметрами конструкции охлаждающего желоба являются точность регулирования температуры воды, геометрия входа в желоб, расстояние между опорами кабелей и уровень турбулентности воды. Каждый из этих параметров влияет на разные характеристики качества готового кабеля, и оптимизация одного из них без учета других может создать новые проблемы с качеством при решении исходной проблемы.

Температура воды в точке входа в желоб, где горячий экструдат впервые контактирует с охлаждающей средой, оказывает самое непосредственное влияние на качество поверхности. Чрезмерно холодная входная вода приводит к быстрому закалке внешней поверхности оболочки, создавая поверхностный слой с более высокой кристалличностью, чем основной материал в полукристаллических полимерах, таких как HDPE или LLDPE. Этот скин-слой имеет характеристики теплового расширения, отличные от характеристик сердцевины, что создает остаточное напряжение на границе раздела оболочка-сердечник, которое может проявляться в виде продольного растрескивания поверхности при изгибе или преждевременного нарушения сцепления оболочки на заделках. Поэтапный подход к охлаждению — теплая вода в первой секции желоба и постепенно более холодная вода в последующих секциях — уменьшает температурный градиент на границе раздела оболочка-сердцевина и обеспечивает более однородный профиль кристалличности по толщине изоляционной стенки.

Влияние параметров охлаждающего желоба на характеристики качества кабеля

Геометрия входа охлаждающего желоба, а именно расстояние между выходом из матрицы и первым контактом с водой, называется сухой зоной или воздушным зазором. Этот зазор позволяет поверхности экструдата приобрести достаточную структурную жесткость до контакта с водой, чтобы кабель не деформировался в первой точке опоры. Для мягких резиновых оболочек кабелей большого диаметра недостаточная длина сухой зоны приводит к появлению плоской отметки контакта на первой направляющей желоба, которая является постоянной и неприемлемой с косметической точки зрения. Слишком большие расстояния между сухими зонами позволяют силе тяжести действовать на мягкий экструдат до того, как он попадет в воду, создавая овальность в поперечном сечении, которую невозможно исправить на выходе. Оптимальная длина сухой зоны должна определяться эмпирически для каждой комбинации соединения и размера кабеля и должна быть настраиваемым параметром конструкции желоба, а не фиксированным структурным размером.

Выбор кабестана и гусеничного буксира: когда каждый тип вспомогательного оборудования является лучшим выбором

Тяговое устройство является элементом регулирования скорости экструзионной линии — оно задает производительность и определяет соотношение просадки между производительностью матрицы и диаметром готового кабеля. Обычно используются две принципиально разные конструкции тянущих устройств: тянущие устройства с кабестаном, в которых используется многовитковая обмотка вокруг ведомого колеса для создания тяговой силы за счет трения, и гусеничные тяговые устройства, которые зажимают трос между двумя противоположными гусеницами ленты и тянут прямым механическим захватом. Выбор между этими двумя типами вспомогательного оборудования имеет значительные последствия для качества поверхности, стабильности натяжения и диапазона размеров кабеля, который данная линия может использовать без замены инструментов — однако решение часто принимается только на основе капитальных затрат, а не на систематическом анализе требований применения.

Тянущие кабестаны создают тяговую силу за счет трения между поверхностью троса и кабестанным колесом — тянущая сила пропорциональна нормальной контактной силе и коэффициенту трения между оболочкой троса и поверхностью колеса в соответствии с уравнением кабестана. Поскольку кабель наматывает несколько витков вокруг ведущего вала, контактная сила распределяется по большой площади поверхности, что сводит к минимуму контактное давление и делает тяговые отводы ведущего вала предпочтительным выбором для кабелей с мягкими, легко маркируемыми материалами оболочки, такими как ТПЭ, силикон и сверхгибкий ПВХ. Ограничением тяговых тяг является то, что многовитковая намотка требует, чтобы трос имел достаточную гибкость, чтобы соответствовать кривизне ведущего колеса - тросы большого диаметра и высокой жесткости не могут обеспечить достаточный угол намотки при практическом диаметре ведущего колеса, что делает гусеничные тяги единственным приемлемым вариантом для кабелей с наружным диаметром примерно 25 мм.

Тяговые устройства Caterpillar применяют тяговое усилие за счет прямого контакта ремня с тросом по всей длине контакта ремня. Сила зажима устанавливается регулировкой натяжения ремня, которая определяет как силу тяги, так и контактное давление на поверхность кабеля. Для кабелей с мягкой оболочкой чрезмерное усилие зажима ремня приводит к образованию необратимых отпечатков на поверхности геометрической формы края ремня — дефект, который особенно проблематичен для кабелей с гладкой поверхностью, где любая маркировка на поверхности неприемлема с косметической точки зрения. Правильная конфигурация гусеницы для мягких тросов требует более широких подушек ремня, пониженного давления зажима и материала поверхности ремня с высоким коэффициентом трения, но низкой твердостью — обычно это запатентованный полиуретановый состав, а не стандартный резиновый ремень.

Стратегия размещения лазерного измерителя диаметра: почему положение на линии определяет, что вы можете контролировать

Лазерный измеритель диаметра является стандартным элементом вспомогательного оборудования для производства проводов и кабелей на современных экструзионных линиях, но его ценность в решающей степени зависит от того, где он расположен относительно выхода головки, охлаждающего желоба и тягового устройства. Положение датчика определяет как тип доступной обратной связи процесса, так и задержку транспортировки между нарушением технологического процесса и его обнаружением — факторы, которые определяют, что сигнал диаметра может реально контролировать и какие дефекты возникнут, прежде чем система управления сможет отреагировать.

Датчик, расположенный сразу после выхода из головки – в сухой зоне перед охлаждающим желобом – измеряет диаметр горячего экструдата перед стабилизацией размеров. Это положение обеспечивает самую быструю обратную связь для центрирования матрицы и управления производительностью экструдера, но позволяет измерять диаметр, который будет меняться во время охлаждения из-за теплового сжатия. Горячий диаметр в этом положении обычно на 3–8% больше конечного охлажденного диаметра в зависимости от коэффициента теплового расширения компаунда, и система управления должна применять зависящий от температуры поправочный коэффициент, чтобы связать показания горячего манометра с целевым конечным наружным диаметром. Без этой коррекции датчик горячей зоны будет производить управляющие воздействия на основе неправильных значений диаметра, потенциально уводя процесс от цели, а не к ней.

Манометр, расположенный после наполненного охлаждающего желоба, измеряет конечный диаметр при температуре окружающей среды — значение, которое будет измерять заказчик и которого требует стандартная спецификация. Это положение обеспечивает наиболее точное и непосредственное измерение диаметра, но приводит к задержке транспортировки, равной времени прохождения желоба, которое при скорости линии 100 м/мин и желобе длиной 6 метров составляет 3,6 секунды. За время этой задержки процесс экструзии уже произвел 6 метров кабеля текущего диаметра, прежде чем система управления получит какой-либо ответ. Для линий, где изменение диаметра развивается постепенно — в результате постепенного загрязнения сетчатого пакета или постепенного изменения вязкости смеси — такая задержка приемлема. Для линий, где изменение диаметра происходит внезапно — из-за скачка напряжения в экструдере или переходного процесса натяжения при тяге — задержка означает, что значительная длина кабеля не соответствует спецификации, прежде чем будут возможны какие-либо корректирующие действия.

• Стратегия двойной шкалы: Размещение одного манометра в горячей зоне для быстрого обнаружения нарушений технологического процесса и одного манометра после охлаждающего лотка для окончательной проверки размеров обеспечивает как быструю реакцию на внезапные нарушения, так и точный долгосрочный контроль диаметра — манометр в горячей зоне запускает немедленные корректирующие действия, в то время как манометр в холодной зоне проверяет результат коррекции и корректирует поправочный коэффициент горячей зоны на основе фактического теплового сжатия, наблюдаемого в производстве.
• Положение контроля эксцентриситета: Монитор эксцентриситета, который требует прохождения кабеля через водяную муфту для ультразвукового измерения толщины стенки, должен быть расположен внутри охлаждающего желоба, пока рубашка еще частично мягкая, обычно на расстоянии 1–2 метров от желоба, чтобы обеспечить действенную обратную связь по центрированию матрицы до того, как рубашка затвердеет; Измерение эксцентриситета после желоба может только подтвердить уже возникший дефект, но не предотвратить его.
• Требования к защите манометров: Манометры горячей зоны работают в среде пара, паров соединений и случайных брызг продувочного состава — обязателен минимальный класс защиты IP65 с продувкой воздухом под положительным давлением на окнах линз; манометры, предназначенные для чистых помещений или промышленных сред, будут подвергаться быстрому загрязнению линз и дрейфу калибровки в среде зоны экструзии.

Управление ситовым блоком и разделительной пластиной: интервалы технического обслуживания и мониторинг падения давления

Пакеты экранов и размыкающие пластины являются элементами вспомогательного оборудования для производства проводов и кабелей, которые напрямую влияют на качество расплава, стабильность давления экструзии и, в конечном итоге, целостность изоляции, однако они относятся к числу расходных компонентов, с которыми наиболее несогласованно обращаются в операциях экструзии кабеля. Основная функция сетчатого пакета заключается в фильтрации загрязнений и частиц геля из расплава полимера перед тем, как он попадет в фильеру крейцкопфа; Пластина прерывателя обеспечивает структурную поддержку сит, а также служит для преобразования вращательного потока расплава от шнека в линейную структуру потока, подходящую для равномерного входа в матрицу. По мере того, как фильтруемый пакет накапливает отфильтрованные частицы, сопротивление потоку увеличивается, в результате чего давление расплава перед ситом постепенно возрастает. Это повышение давления является основным индикатором состояния сита, но его часто игнорируют или неправильно интерпретируют до тех пор, пока перепад давления не станет достаточно значительным, чтобы вызвать нестабильность экструзии или разрыв сита.

Установление интервала замены сит на основе перепада давления, а не затраченного времени, является технически правильным подходом и обеспечивает более стабильное качество расплава, чем интервалы, основанные на времени. Заданное значение перепада давления — обычно на 20–40 бар выше базового давления чистой сетки для текущего состава и производительности — вызывает рекомендацию по замене сита до того, как повышение давления станет достаточно большим, чтобы повлиять на однородность расплава или вызвать скачок напряжения. Временные интервалы, напротив, откалиброваны по наихудшему сценарию уровня загрязнения используемого соединения и будут предусматривать слишком частую смену скрининга для чистых соединений и слишком редкую для сильно загрязненных соединений, содержащих измельченный материал, что приводит либо к ненужным простоям, либо к фактическим нарушениям качества в зависимости от того, в какую сторону уровень загрязнения отклоняется от предполагаемого интервала.

Основанная в Шанхае в 2002 году с инвестициями из Тайваня и расширенная через Jiangsu Yessjet Precision Machinery Co., Ltd. в Исине, Уси в 2017 году, компания Shanghai Yessjet Precision Machinery Co., Ltd. включает мониторинг давления расплава с отслеживанием тенденций перепада давления в стандартную систему управления линией на всех экструзионных линиях, которые она производит и модернизирует. Перепад давления между зоной выше по потоку ствола и входом крейцкопфа постоянно регистрируется, а ЧМИ управления отображает график тренда, который позволяет операторам прогнозировать оставшийся срок службы сита на основе текущей скорости повышения давления, что позволяет планировать замену сит во время плановых перерывов в производстве, а не аварийные изменения во время циклов, в результате которых образуются отходы и отходы при запуске. Такая интеграция управления экранами в систему управления линией является примером того, как мониторинг вспомогательного оборудования, при правильном внедрении в общую архитектуру управления производством, преобразует реактивное техническое обслуживание в предсказуемый, запланированный этап процесса, который поддерживает, а не нарушает непрерывность производства.

Спецификация системы удаления дыма для экструзии кабеля: воздушный поток, скорость улавливания и требования к конкретным соединениям

Системы удаления дыма представляют собой категорию вспомогательного оборудования для производства проводов и кабелей, к которому редко предъявляются такие же строгие требования, как к технологическому оборудованию, несмотря на прямые последствия ненадлежащего удаления дыма как для здоровья оператора, так и для качества продукции. Экструзия кабеля создает профили дыма для конкретных соединений, которые значительно различаются по составу, объемному расходу и токсикологическим характеристикам между ПВХ, LSZH, сшитым полиэтиленом и специальными соединениями. Единая универсальная система вытяжки, рассчитанная на объемные объемы паров ПВХ, будет значительно меньше для соединений LSZH, которые выделяют значительно большие объемы дымов во время обработки из-за содержания в них минеральных наполнителей и побочных продуктов разложения огнезащитных систем тригидрата алюминия и гидроксида магния, используемых в этих материалах.

Критическим инженерным параметром эффективности системы вытяжки является скорость улавливания — скорость воздуха в источнике дыма (торец головки, область крейцкопфа и зона выхода горячего кабеля), необходимая для захвата и транспортировки дымов в вытяжной канал до того, как они рассеются в рабочую среду. Для экструзии кабеля требуемая скорость улавливания на поверхности матрицы обычно находится в диапазоне от 0,5 до 1,0 м/с в зависимости от скорости выделения дыма соединения и геометрии вытяжного колпака. Вытяжки, расположенные слишком далеко от источника дыма (даже на 100–150 мм за пределами расчетного расстояния), испытывают снижение скорости улавливания на 40–60 % в точке источника из-за обратной квадратичной зависимости между расстоянием вытяжки и эффективностью улавливания, что делает вытяжную систему фактически нефункциональной, несмотря на то, что она работает при полном расчетном потоке воздуха.

• Экстракция ПВХ-соединения: Основной проблемой являются пары хлористого водорода (HCl) и пластификатора: требуются устойчивые к коррозии воздуховоды (из нержавеющей стали или с ПВХ-покрытием), кислотостойкие материалы крыльчатки вентилятора, а также ступень мокрого скруббера или фильтра с активированным углем для нейтрализации HCl перед выпуском выхлопных газов.
• Экстракция соединения LSZH: Общий объем дыма выше, чем у ПВХ; Продукты разложения минерального наполнителя включают мелкие частицы, для которых требуется наличие рукавного фильтра или ступени HEPA после первичной экстракционной установки для предотвращения выброса твердых частиц — одних только стандартных угольных фильтров недостаточно для профилей дыма LSZH.
• Экстракция из сшитого полиэтилена (пероксидная сшивка): Метан и ацетофенон являются основными побочными продуктами разложения дикумилпероксида — оба они огнеопасны при повышенных концентрациях, что требует использования двигателей вентиляторов с классом ATEX и искробезопасных рабочих колес в системе экстракции, обслуживающей линии сшивки из сшитого полиэтилена.
• Экстракция силиконовой резины: Первичными выбросами являются циклические пары силоксана — они имеют низкую токсичность, но легко конденсируются в более холодных секциях воздуховодов, образуя липкий осадок, который постепенно уменьшает поперечное сечение воздуховода и увеличивает перепад давления в системе; вытяжные каналы для силиконовых линий требуют доступа к панелям в нижних точках и регулярной очистки для предотвращения накопления отложений.

Система извлечения, которая правильно указана при вводе в эксплуатацию, но не обслуживается, ухудшится до неэффективной производительности в течение 6–18 месяцев на непрерывно работающей линии экструзии кабеля. Загрузка фильтрующего материала, износ подшипников вентилятора, накопление отложений в воздуховодах и смещение положения кожуха при доступе к линии для технического обслуживания — все это способствует постепенному снижению эффективности улавливания. Включение измерения расхода воздуха в вытяжной системе — с помощью простой проверки анемометром на лицевой стороне колпака — в ежеквартальную процедуру технического обслуживания обеспечивает объективное подтверждение эффективности вытяжки без необходимости использования специального измерительного оборудования и выявляет деградацию до того, как она достигнет уровня, который может привести к последствиям для здоровья или качества продукции.
