Знание отрасли

Контроль геометрии катушки: почему постоянство внутреннего диаметра имеет большее значение, чем кажется на первый взгляд

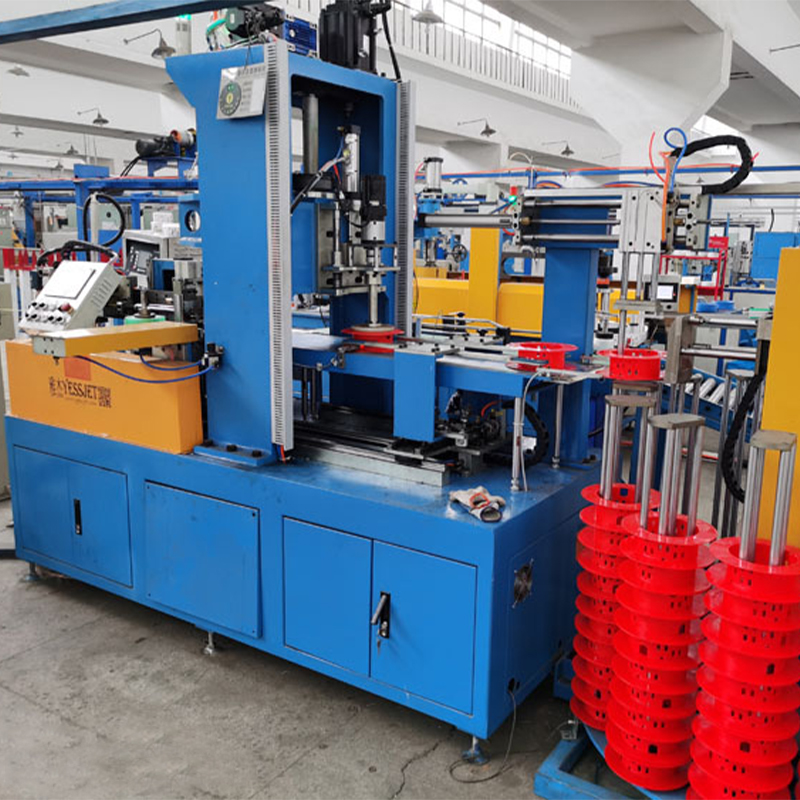

В Полностью автоматическое упаковочное оборудование для намотки Внутренний диаметр (ID) готовой катушки редко рассматривается как критическая переменная процесса, однако он напрямую влияет на последующую обработку, совместимость розничных дисплеев и механическое поведение кабеля во время выплаты. Катушка, намотанная с несоответствующим внутренним диаметром (вызванная ошибками синхронизации расширения оправки, непостоянным давлением зажима сердечника или изменением натяжения линии во время начальных витков обмотки), приведет к тому, что катушка будет неравномерно сидеть на крючках дисплея, заклинивать автоматические раздаточные автоматы в местах установки и создавать более высокие остаточные напряжения в изоляции кабеля в самых внутренних слоях. Для строительного провода небольшого сечения, намотанного в бухты по 50 или 100 м, даже изменение внутреннего диаметра на 3–5 мм в производственной партии может вызвать жалобы клиентов, которые связаны с машиной для намотки, а не с самим кабелем.

Основная причина изменения внутреннего диаметра автоматических намоточных машин почти всегда кроется в последовательности освобождения оправки. Конструкция с расширяющейся оправкой удерживает сердечник катушки во время намотки, а затем сжимает ее, освобождая готовую катушку для транспортировки. Если время сжатия привязано к фиксированному таймеру, а не к сервосигналу с подтверждением положения, тепловое расширение корпуса оправки во время непрерывной высокоскоростной работы постепенно смещает эффективный диаметр выпуска, создавая катушки, внутренний диаметр которых немного меньше по мере нагрева машины во время производственной смены. Исправлением является срабатывание оправки, подтвержденное обратной связью по положению, когда система управления проверяет фактическое положение рычага оправки как при заданных точках расширения, так и при сжатии, прежде чем разрешить продолжить цикл намотки или передачи.

Компания Shanghai Yessjet Precision Machinery Co., Ltd. решает эту проблему с помощью сервоуправляемого привода оправки с проверкой положения, подтвержденной энкодером, в своей линейке полностью автоматического упаковочного оборудования для намотки. Положение оправки регистрируется для каждого цикла рулона, что позволяет инженерам по качеству сопоставить любое отклонение внутреннего диаметра с конкретным производственным окном — возможность, которая имеет большое значение при управлении претензиями клиентов по большим партиям.

Управление натяжением на протяжении всего цикла намотки

Натяжение проволоки во время намотки не является единым заданным значением — это динамическая переменная, которой необходимо активно управлять как минимум на четырех различных этапах каждого цикла намотки: начальное формирование намотки, намотка в установившемся режиме, приближение к заданному счетчику метров и последовательность отрезания и передачи хвостовой части. Использование фиксированного заданного значения натяжения во всех четырех фазах является одной из наиболее распространенных ошибок конфигурации в полностью автоматических установках упаковочного оборудования для намотки и приводит к дефектам, которые трудно диагностировать, поскольку они появляются непоследовательно, а не на каждой катушке.

Во время первоначального формирования намотки натяжение должно быть немного выше установившегося, чтобы первые слои плотно прилегали к оправке и не соскальзывали. Если первые две-три витки ослаблены, весь рулон может сместиться в радиальном направлении во время процесса переноса, в результате чего рулон будет выглядеть не по центру и укладываться слоями неравномерно. Во время фазы замедления, приближающейся к отсечке счетчика метров, натяжение должно быть уменьшено пропорционально скорости линии — если натяжение остается на установившихся значениях во время замедления линии, положение накапливающего танцующего ролика поглощает излишки, но хвостовой конец катушки испытывает скачок напряжения в момент разрезания, потенциально растягивая тонкопроводящие кабели за пределы предела их упругости в точке разреза.

Рекомендуемый профиль натяжения в зависимости от фазы намотки

Для реализации многофазного профиля натяжения требуется система управления, которая отслеживает ход намотки в режиме реального времени — либо с помощью импульса счетчика счетчика от энкодера тяги, либо с помощью алгоритма прямого подсчета слоев в ПЛК намотки. Переключение фаз на основе фиксированного таймера ненадежно при переменных скоростях линии, поскольку продолжительность фазы меняется в зависимости от производительности, а таймер, откалиброванный на 300 м/мин, будет значительно сдвинут по фазе на скорости 150 м/мин во время движения продукта на пониженной скорости.

Точность подсчета метров: разрешение энкодера и реальные источники ошибок

Точный подсчет метров является основополагающим требованием при установке любого полностью автоматического оборудования для намотки упаковки. Клиенты, приобретающие спиральный кабель по метрам — будь то розничные 50-метровые катушки или промышленные 500-метровые барабанные упаковки — имеют законодательные обязательства по метрологии и обязательства по качеству, которые зависят от оборудования, поставляющего катушки в пределах заявленного допуска на количество метров. В большинстве спецификаций оборудования разрешение энкодера указывается в качестве основного показателя точности, но разрешение энкодера является лишь одним из нескольких источников ошибок и редко является доминирующим в реальных производственных средах.

На практике наиболее существенным источником ошибок в подсчете метров является проскальзывание измерительного колеса — разница между линейным расстоянием, которое проходит измерительное колесо, и фактической длиной кабеля, проходящего под ним. Скольжение происходит, когда загрязнение поверхности кабеля (смазка, перенос воды из охлаждающих желобов) уменьшает трение между оболочкой кабеля и измерительным колесом или когда сила контакта измерительного колеса недостаточна для диаметра кабеля и твердости оболочки. Скорость проскальзывания 0,5%, едва заметная во время работы, приводит к ошибке 0,25 м на катушке длиной 50 м, что находится на границе допуска для большинства стандартов розничной торговли проводами и значительно выходит за пределы допуска для точных спецификаций кабеля.

• Выбор материала колеса: Стальные колеса с накаткой работают лучше, чем колеса с резиновым покрытием, на мокрых или смазанных поверхностях; полиуретановые колеса обеспечивают баланс между сцеплением и устойчивостью к образованию следов на оболочке кабелей с мягкой оболочкой.
• Калибровка контактной силы: Давление в подпружиненном измерительном колесе следует проверять ежеквартально с помощью калиброванного силомера — из-за усталости пружины контактное усилие падает на 20–30 % в течение шести–двенадцати месяцев непрерывной работы.
• Проверка двойного энкодера: Перекрестная связь энкодера измерительного колеса со вторичным энкодером на тянущем шпиле обеспечивает сигнал обнаружения проскальзывания в реальном времени — любая постоянная разница между двумя показаниями, превышающая 0,2%, вызывает предупреждение до того, как ошибка накапливается до полной катушки.
• Температурная компенсация: Термическое сжатие кабеля после выхода из охлаждающего лотка приводит к тому, что измеренная длина в горячей точке намотки немного отличается от длины, измеренной клиентом при температуре окружающей среды — для длинных бухт длиной более 200 м эта термическая поправка может составлять 0,1–0,3% в зависимости от компаунда и температуры экструзии.

Интеграция обвязки и ленты: логика последовательности и режимы отказа

Автоматические станции обвязки и обмотки лентой, интегрированные в линию полностью автоматического оборудования для намотки упаковки, часто рассматриваются как периферийные аксессуары — заказываются как опции, а затем настраиваются во время ввода в эксплуатацию с минимальным инженерным вниманием. На практике логика последовательности обвязки и ленты является одним из наиболее частых источников остановок линии в первые шесть месяцев эксплуатации, а виды отказов почти полностью можно предотвратить за счет правильного проектирования последовательности и планирования устранения неисправностей на начальном этапе ввода в эксплуатацию.

Основная проблема заключается в том, что станции обвязки и обмотки лентой должны завершить свой цикл в течение фиксированного временного интервала, определяемого интервалом передачи между рулонами. На высокоскоростной линии, производящей рулоны длиной 50 м со скоростью 400 м/мин, новый рулон готов к обвязке каждые 7,5 секунды. Если время цикла обвязочной головки, включая подачу ленты, натяжение, запечатывание и обрезку, даже иногда превышает этот интервал, очередь передающего конвейера останавливается, и находящаяся выше намоточная машина должна остановиться, создавая производственный перерыв, который нарушает непрерывную производительность экструзионной линии. Прежде чем выбирать обвязочное оборудование, важно понимать это ограничение по времени; время цикла многих стандартных промышленных обвязочных головок составляет 4–6 секунд на ленту, что практически не оставляет запаса для конфигураций с двумя лентами на высоких скоростях линии.

Распространенные неисправности при интеграции ленты включают неправильную подачу ленты, вызванную изменением внешнего диаметра рулона (размер направляющего канала ленты рассчитан на номинальный внешний диаметр и застревание, когда рулон имеет большую длину), нарушение герметичности из-за изменения температуры в термосвариваемом фрикционном сварном шве и вращение рулона во время обвязки, вызванное недостаточным давлением зажима рулона со стороны передающего рычага. Для каждого из этих режимов отказа требуется определенная процедура устранения неисправности в ПЛК — не просто сигнал тревоги, останавливающий линию, а последовательность, которая безопасно отбрасывает расстегнутую катушку в положение ручной доработки, сбрасывает обвязочную головку и возобновляет автоматическую работу, не требуя от оператора ручного устранения неисправности на машине.

Компания Shanghai Yessjet Precision Machinery Co., Ltd. встраивает логику устранения неисправностей для станций обвязки и ленты в стандартную архитектуру управления линией, а не рассматривает ее как второстепенную мысль о вводе в эксплуатацию на объекте. Команда инженеров документирует каждый режим неисправности с указанием последовательности его устранения во время заводских приемочных испытаний, гарантируя, что операторы понимают как автоматическое восстановление, так и этапы ручного вмешательства, прежде чем линия будет введена в производство.

Модернизация линий ручной намотки полностью автоматическим оборудованием: реалистичная оценка

Решение о модернизации ручного процесса намотки на полностью автоматическое упаковочное оборудование связано с компромиссами, которые не всегда очевидны из презентаций поставщиков. Прирост производительности реален — хорошо интегрированная автоматическая линия намотки может производить рулоны одинакового качества со скоростью, в три-пять раз превышающей скорость ручной намотки, при значительно меньших трудозатратах — но переход требует технологической дисциплины, которой обычно нет при ручных операциях, и отсутствие этой дисциплины является основной причиной, по которой проекты модернизации отстают от первоначальных прогнозов.

Ручные операции намотки по своей сути являются гибкими, в отличие от автоматического оборудования. Ручной намотчик может обрабатывать армированный кабель диаметром 40 мм и строительную проволоку диаметром 6 мм за одну смену, просто меняя форму катушки и меняя технику работы оператора. Автоматическая машина для намотки обеспечивает смену продукта путем выбора рецепта и механической регулировки, но диапазон регулировки ограничен: диапазон диаметров оправки, ход танцора, ширина направляющей ленты и геометрия передающего рычага имеют физические ограничения, определяющие, какие семейства кабелей может обрабатывать машина. Прежде чем приступить к модернизации, необходимо провести реалистичную проверку диапазона наружного диаметра кабеля, изменений твердости оболочки и матрицы размеров бухт в рамках всего производственного комплекса, чтобы убедиться, что одна конфигурация автоматической намоточной машины может охватить весь объем.

• Требования к технологической дисциплине: Автоматическим намоточным машинам требуется стабильная скорость линии на входе — допуск на изменение скорости обычно составляет ±2% при правильной геометрии рулона. Ручные линии часто работают с более широкими вариациями скорости, которые операторы компенсируют инстинктивно, но которые автоматическое оборудование не может поглотить без переполнения танцора или скачков натяжения.
• Отслеживаемость счетчика счетчиков: Автоматическое оборудование генерирует записи по счетчику погонных метров в качестве стандартного вывода. Это преимущество для качественной документации, но требует, чтобы процесс экструзии на входе уже поддерживал стабильную скорость линии - если скорость линии значительно колеблется, точность подсчета метров зависит от системы измерительных колес, а не от надежного эталонного источника на входе.
• Возможность обслуживания: Оборудование автоматической намотки содержит сервоприводы, пневматические приводы, видеодатчики (на моделях с этикетками) и термосвариваемые узлы, которые требуют планового профилактического обслуживания с интервалом 500–2000 часов. Предприятиям, на которых используется ручная намотка бухт с минимальной инфраструктурой технического обслуживания, необходимо создать запас запасных частей и обучить обслуживающий персонал до начала модернизации.
• Учет времени переналадки: Смена продукта на автоматической линии намотки занимает 15–45 минут в зависимости от степени необходимой механической регулировки. Для предприятий, использующих множество небольших партий кабелей разных типов в одну смену, затраты времени на переналадку могут частично компенсировать прирост производительности в расчете на катушку — фактор, который следует смоделировать с фактическим графиком производства, прежде чем будет окончательно принято инвестиционное решение.

Основанная в Шанхае в 2002 году с инвестициями из Тайваня, компания Shanghai Yessjet Precision Machinery Co., Ltd. оказывает поддержку производителям кабелей как посредством установки полностью автоматического оборудования для намотки упаковки с нуля, так и в рамках комплексных проектов по модернизации существующих линий с ручным управлением. С последующим созданием Jiangsu Yessjet Precision Machinery Co., Ltd. в Исине, Уси, в 2017 году, компания расширила свои инженерные и производственные мощности для поддержки крупномасштабных проектов по интеграции автоматизации, включая модернизацию многолинейной системы намотки, где непрерывность производства во время перехода к модернизации является основным ограничением. Процесс оценки модернизации включает в себя этап производственного аудита, на котором количественно оцениваются текущая производительность вручную, сложность ассортимента продукции и стабильность скорости линии на входе, прежде чем давать какие-либо рекомендации по оборудованию.
