Намотка с конусным натяжением: почему постоянное натяжение — неверная стратегия для больших кабельных катушек

Одно из самых стойких заблуждений в практике намотки кабеля заключается в том, что поддержание постоянного заданного значения натяжения на протяжении всей сборки катушки обеспечивает наилучшее качество катушки. В действительности обмотка постоянного напряжения на Моторизованная машина для намотки проволочного кабеля производит механически нестабильные катушки на конструкциях большого диаметра, поскольку внутренние слои, намотанные в начале катушки при малом радиусе намотки, подвергаются сжимающей нагрузке от каждого последующего слоя, намотанного поверх них. По мере того, как катушка выдвигается наружу, совокупное радиальное давление на самые внутренние слои постепенно увеличивается, в конечном итоге превышая предел текучести оболочки кабеля при сжатии и вызывая необратимую деформацию изоляции на границах слоев. Деформация не видна внешне, но приводит к повышенным показаниям емкости и потенциальной диэлектрической слабости в затронутых точках.

Намотка с конусным натяжением решает эту проблему, намеренно уменьшая натяжение намотки по мере увеличения диаметра катушки. Натяжение при любом заданном диаметре намотки задается в процентах от начального натяжения в соответствии с профилем конусности — линейным или изогнутым — который удерживает радиальное давление на внутренние слои в приемлемых пределах на протяжении всей сборки. Типичный коэффициент конусности силового кабеля с ПВХ-изоляцией составляет 60–75 %, что означает, что натяжение на полном внешнем диаметре катушки составляет 60–75 % натяжения, приложенного к сердечнику. Точный профиль конусности определяется модулем упругости оболочки кабеля, геометрией катушки и максимально допустимым сжимающим напряжением внутреннего слоя — параметрами, которые требуют инженерных расчетов, а не эмпирического метода проб и ошибок при изготовлении катушек.

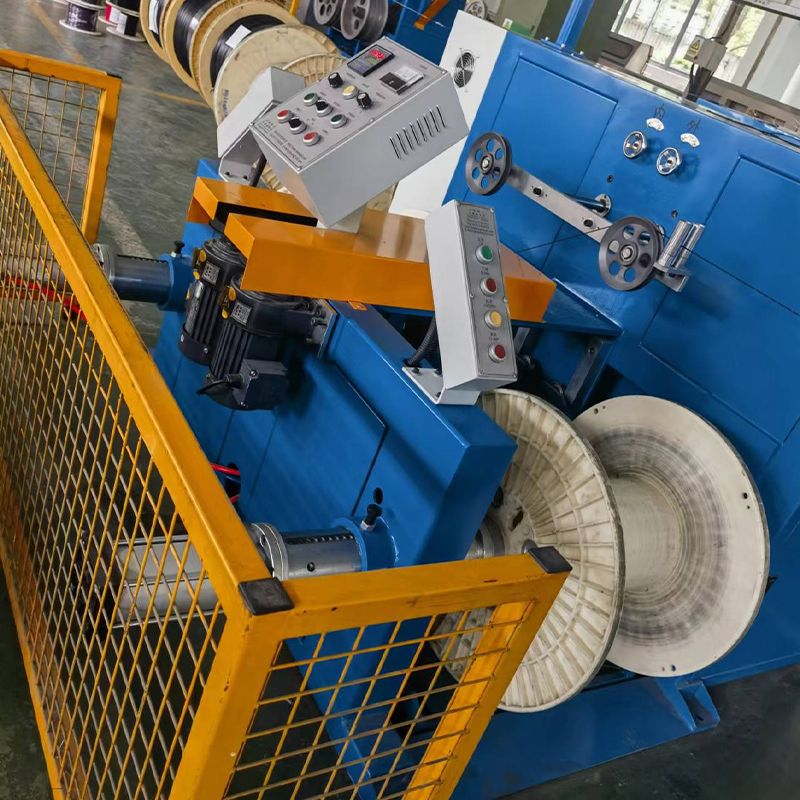

Реализация конусного натяжения на Автоматическая машина для намотки кабеля требуется, чтобы система управления постоянно отслеживала текущий диаметр обмотки и применяла соответствующую уставку натяжения в режиме реального времени. Диаметр намотки можно определить из отношения скорости перемещения к скорости вращения шпули — расчет доступен на большинстве современных платформ с сервоприводом и не требует дополнительных датчиков. Компания Shanghai Yessjet Precision Machinery Co., Ltd. настраивает профили натяжения конусов как часть системы рецептов продукции на своей линейке машин для намотки кабеля с электроприводом, что позволяет операторам сохранять и вызывать правильные параметры конусности для каждой спецификации кабеля без ручного пересчета на машине во время смены продукта.

Расчет шага траверсы и его влияние на стабильность слоя катушки

Шаг траверсы — поперечное расстояние, на которое кабель продвигается за один оборот намоточной катушки, — это параметр, который определяет, насколько плотно кабель уложен по ширине фланца катушки и являются ли границы раздела слоев геометрически стабильными. Неправильный шаг траверсы приводит к одному из двух видов отказа: слишком малый шаг создает перекрывающиеся слои, когда соседние витки кабеля врезаются друг в друга под натяжением обмотки, вызывая повреждение поверхности оболочки и неравномерную высоту слоев, что делает последующие слои нестабильными; слишком большой шаг создает зазоры между соседними витками, которые позволяют верхним слоям проваливаться и пересекать нижние витки во время процесса намотки, создавая характерный дефект «пересеченного слоя», который делает катушку непригодной для использования на автоматическом раздаточном оборудовании.

Теоретически правильный шаг для однослойной намотки равен внешнему диаметру кабеля плюс припуск 1–3% для учета изменений внешнего диаметра по длине катушки. На практике номинальный внешний диаметр, используемый для расчета шага, должен соответствовать максимальному пределу спецификации внешнего диаметра, а не номинальному значению, поскольку шаг, рассчитанный при номинальном внешнем диаметре, приведет к перекрытию кабеля, который проходит с верхним допуском на внешний диаметр. Для кабелей с допуском на наружный диаметр более ±3% фиксированный шаг, рассчитанный на основе максимального наружного диаметра, приведет к появлению видимых зазоров на кабеле, проходящем с номинальным или минимальным наружным диаметром. В этих случаях система регулировки шага с замкнутым контуром, которая считывает фактический наружный диаметр кабеля с лазерного датчика и обновляет шаг поперечного перемещения в реальном времени, обеспечивает превосходное качество слоя во всем производственном диапазоне наружного диаметра.

Конфигурация шага траверсы в зависимости от типа кабеля

Для многослойной намотки при расчете шага необходимо также учитывать угол пересечения слоев — угол, под которым каждый последующий слой меняет направление поперечного сечения на фланце. Чрезмерно крутой угол пересечения приводит к тому, что трос врезается в предыдущий слой в точке разворота, а не проходит по нему плавно, создавая приподнятый край на фланце, который постепенно растет с каждым слоем и в конечном итоге не позволяет кабелю правильно сидеть по всей ширине катушки. Управление углом пересечения требует регулировки профиля замедления и реверса траверсы в конце хода фланца, что является настройкой параметра привода, отличной от шага траверсы в установившемся состоянии, и должно настраиваться независимо для каждого диапазона наружного диаметра кабеля.

Последовательность смены катушек на автоматических машинах для намотки кабеля: минимизация длины лома

Событие замены катушки на автоматической машине для намотки кабеля — это переход, который наиболее непосредственно определяет, сколько полезной длины кабеля теряется за цикл смены катушки. Во время процесса замены — от момента, когда сигнализирует о завершении полной катушки до момента, когда новая катушка достигает установившегося натяжения намотки — расположенная выше по потоку экструзионная линия продолжает производить кабель, который либо накапливается в накопительном буфере, либо требует, чтобы линия снизила скорость. Кабель, произведенный во время разрядки аккумулятора и изменения скорости линии, часто не соответствует техническим требованиям по толщине стенки или положению проводника из-за изменения скорости, и эта длина должна быть отбракована или уменьшена. Минимизация длины лома требует оптимизации трех взаимозависимых переменных: емкости аккумулятора, времени цикла замены катушки и последовательности управляющего установления связи между приемной машиной и главным ПЛК линии.

Время цикла смены катушки на автоматической машине для намотки кабеля состоит из нескольких последовательных этапов, каждый из которых влияет на общую продолжительность переналадки. Понимание временного бюджета для каждого этапа позволяет определить, где инженерные инвестиции в автоматизацию или усовершенствование механической конструкции обеспечивают наибольшее сокращение общего времени цикла и связанной с ним длины брака.

• Обнаружение полной катушки и передача сигнала: Счетчик метров достигает целевой длины, запускает последовательность изменений и сигнализирует аккумулятору о начале разрядки — этот шаг должен занимать менее 200 миллисекунд в современной системе, управляемой ПЛК; системы релейной логики часто вводят задержки на 1–3 секунды, которые потребляют емкость аккумулятора еще до начала механической последовательности.
• Обрезка кабеля и крепление хвоста: Летучий или стационарный резак срабатывает, перерезает кабель, и хвост закрепляется на полной катушке - общая продолжительность обычно составляет 1–3 секунды в автоматизированных системах; ручное подвязывание хвоста увеличивает это время до 15–30 секунд и требует полной остановки лески.
• Полное снятие и установка пустой катушки: Каретка или револьверная головка вращается или перемещается, чтобы привести пустую катушку в положение намотки - приемные машины револьверного типа выполняют этот шаг за 3–6 секунд; однопозиционные машины, требующие замены вилочного погрузчика, занимают 2–8 минут в зависимости от планировки предприятия и наличия оборудования
• Крепление поводка и начальное ускорение намотки: Кабельный вывод прикрепляется к новому сердечнику катушки, а привод намотки ускоряется до скорости лески — намоточные машины с сервоприводом могут завершить это ускорение за 2–4 секунды; более старым системам привода постоянного тока может потребоваться 8–15 секунд для достижения стабильного натяжения обмотки.

Общая длина обрезков, образующихся при смене катушки, представляет собой произведение скорости линии и суммы всех шагов, во время которых аккумулятор разряжается, а приемное устройство еще не наматывается при установившемся натяжении. При скорости линии 200 м/мин общее время переналадки в 30 секунд позволяет получить 100 метров потенциально несоответствующего спецификации кабеля за одну смену — значительные материальные затраты на линии, на которой выполняется несколько смен катушек за смену. Сокращение времени переналадки до 8 секунд за счет намотки револьверной головки и сервоускорения сокращает это время примерно до 27 метров, что означает сокращение брака на 73% за смену, что напрямую влияет на производительность и стоимость материала на километр произведенного кабеля.

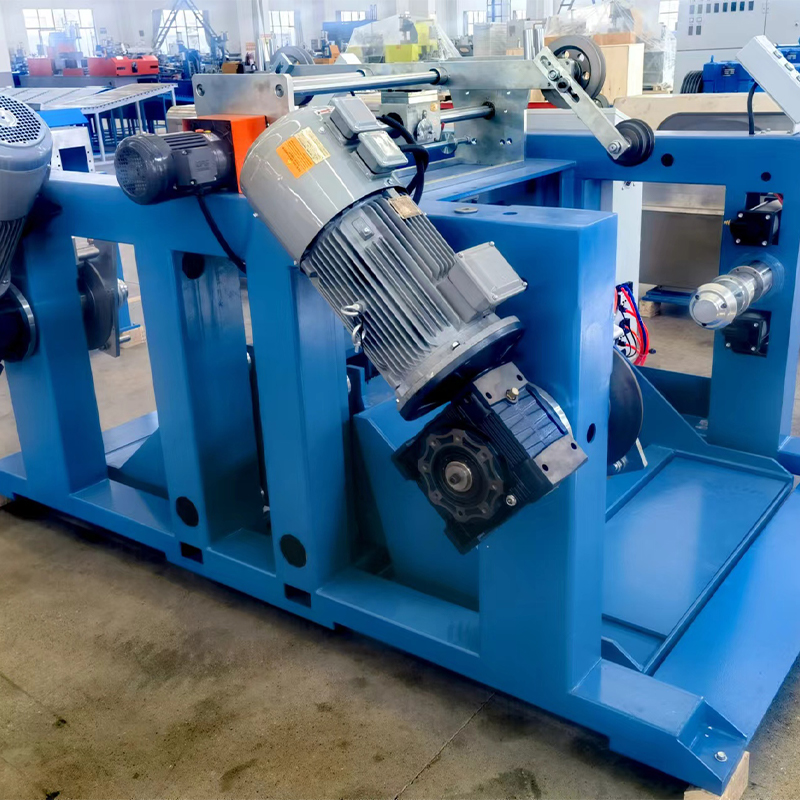

Архитектура обратной связи по напряжению: управление на основе танцора и тензодатчиков

В машинах для намотки кабеля с электроприводом используется одна из двух основных архитектур измерения натяжения для генерации сигнала обратной связи для контура управления натяжением обмотки: обратная связь по положению направляющего ролика или прямое измерение натяжения тензодатчиком. Каждая архитектура имеет различные характеристики отклика, требования к калибровке и режимы отказа, которые делают тот или иной вариант более подходящим в зависимости от типа кабеля, скорости линии и требований к стабильности натяжения приложения. Понимание фундаментальных различий позволяет инженерам выбрать правильную систему для новых установок и диагностировать проблемы с производительностью управления в существующих системах, не прибегая к перенастройке контроллера в качестве первой реакции.

Управление натяжением на основе танцора использует положение подпружиненного или пневматического ролика на пути кабеля в качестве косвенной меры натяжения — смещение танцора пропорционально силе натяжения, если известны масса танцора и сила предварительной нагрузки пружины или пневматического механизма. Ключевым преимуществом является механическая простота и встроенная способность накопления: ход танцора обеспечивает буфер, который поглощает переходные процессы скорости, не требуя мгновенного реагирования контура управления. Ограничением является то, что положение плунжера является косвенным измерением натяжения — оно измеряет силу в точке контакта с плунжером, которая может отличаться от натяжения в точке намотки из-за трения на пути кабеля между плунжером и катушкой, особенно на кабелях большого диаметра с высокой жесткостью при изгибе, которые создают значительное контактное трение о направляющие ролики и проушины.

При измерении натяжения тензодатчиком тензодатчик размещается непосредственно на пути кабеля — либо в виде направляющего ролика с инструментами, либо в качестве датчика силы реакции на фиксированном направляющем штифте — и обеспечивает прямой электрический сигнал, пропорциональный натяжению кабеля в точке измерения. Системы тензодатчиков устраняют погрешность измерения, вызванную трением, как в случае с танцорными системами, и обеспечивают сигнал натяжения с более широкой полосой пропускания, который больше подходит для высокоскоростных намоток, где быстрые переходные процессы напряжения должны обнаруживаться и корректироваться в пределах отдельных оборотов намотки. Компромисс заключается в том, что тензодатчики не имеют возможности буферизации — контур управления должен реагировать на каждый переходный процесс напряжения, что требует более широкой полосы пропускания управления и более тщательной настройки ПИД-регулятора, чтобы избежать колебаний. Системы тензодатчиков также требуют периодической калибровки для поддержания точности измерений, поскольку смещение нуля тензодатчика с течением времени дрейфует в зависимости от температуры и механической усталости.

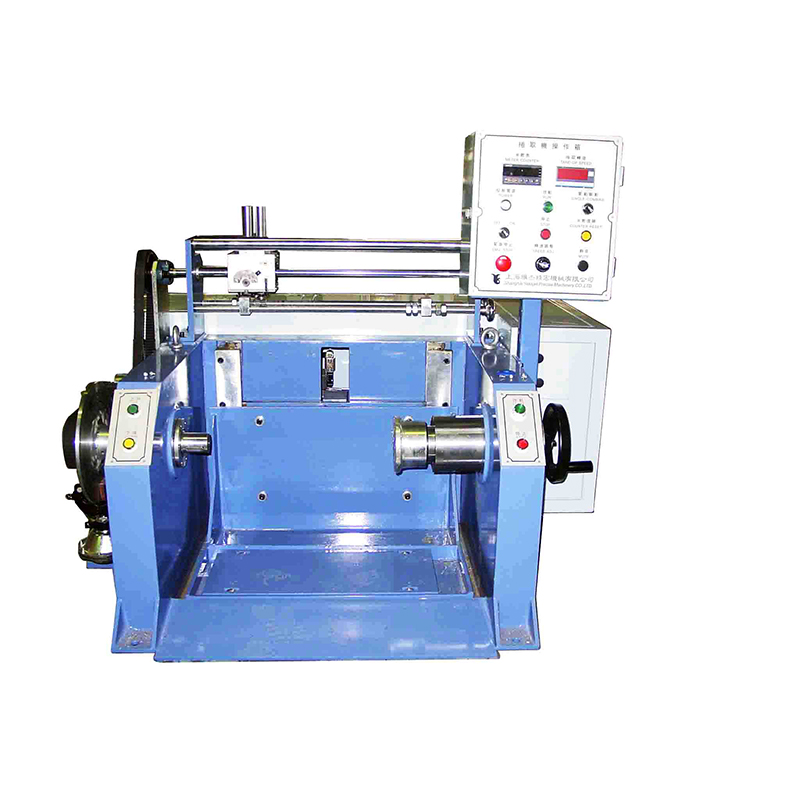

Механическая совместимость намоточной катушки: стандарты сопряжения вала и номинальная нагрузка

Часто упускаемым из виду источником проблем с качеством намотки на машинах для намотки кабеля с электроприводом является механическая несовместимость между намоточными катушками и интерфейсом вала намоточной машины. Производители кабеля обычно накапливают смешанный запас катушек от разных поставщиков в течение многих лет эксплуатации, с небольшими размерными изменениями в диаметре отверстия, геометрии шпоночных пазов и концентричности фланцев, что вызывает проблемы на намоточных машинах с жесткими допусками вала. Золотник с диаметром отверстия на 0,3 мм больше номинального диаметра вала создает посадку с зазором, которая позволяет золотнику работать эксцентрично при натяжении обмотки — эксцентриситет создает пульсацию натяжения один раз за оборот, которую система управления не может подавить, поскольку она возникает механически, а не в результате процесса.

Соответствующие механические параметры катушки, которые необходимо проверить на совместимость с машиной для намотки кабеля с электроприводом, включают диаметр и допуск отверстия, ширину и глубину шпоночного паза, характеристики биения фланца и номинальную грузоподъемность катушки при максимальном уровне заполнения кабеля. Грузоподъемность катушки особенно важна для автоматических намоточных машин с высокой поперечной силой: натяжение намотки, приложенное по всей ширине катушки, создает значительный изгибающий момент на подшипниках вала катушки, а превышение конструктивных характеристик катушки может привести к деформации фланца, которая необратимо повредит катушку и создаст угрозу безопасности при перемещении нагруженной катушки вилочным погрузчиком.

• Проверка диаметра отверстия: Измерьте диаметр отверстия новых партий катушек с помощью калиброванного нутромера перед вводом их в эксплуатацию — принимайте только катушки в пределах ±0,05 мм от номинального диаметра вала для точной намотки; более широкие допуски требуют использования конических закрепительных втулок, что усложняет задачу и увеличивает вероятность эксцентриситета.
• Проверка биения фланца: Проверьте биение поверхности фланца с помощью циферблатного индикатора на эталонной оправке перед первым использованием и после любого случая падения катушки — биение, превышающее 0,5 мм на 300 мм радиуса фланца, указывает на деформацию фланца, которая приведет к ошибкам синхронизации реверса траверсы и образованию краевого буртика.
• Расчет максимального веса наполнения: Рассчитайте максимальный вес кабеля как произведение полезного объема хранения катушки (общий объем катушки минус объем сердечника) и веса кабеля на единицу объема — убедитесь, что это значение ниже номинальной полной грузоподъемности катушки, которая включает собственный вес катушки, на минимальный коэффициент запаса 1,5.
• Класс соответствия шпоночному пазу: Укажите шпоночную канавку с плотной посадкой (JS9/h9 или эквивалентную по ISO 286) для приложений натяжения, а не допуски нормальной посадки, используемые для общей передачи мощности — свободная посадка шпоночной канавки позволяет золотнику вращаться относительно вала во время ускорения и замедления, вызывая микропроскальзывание, которое создает локальные скачки напряжения.

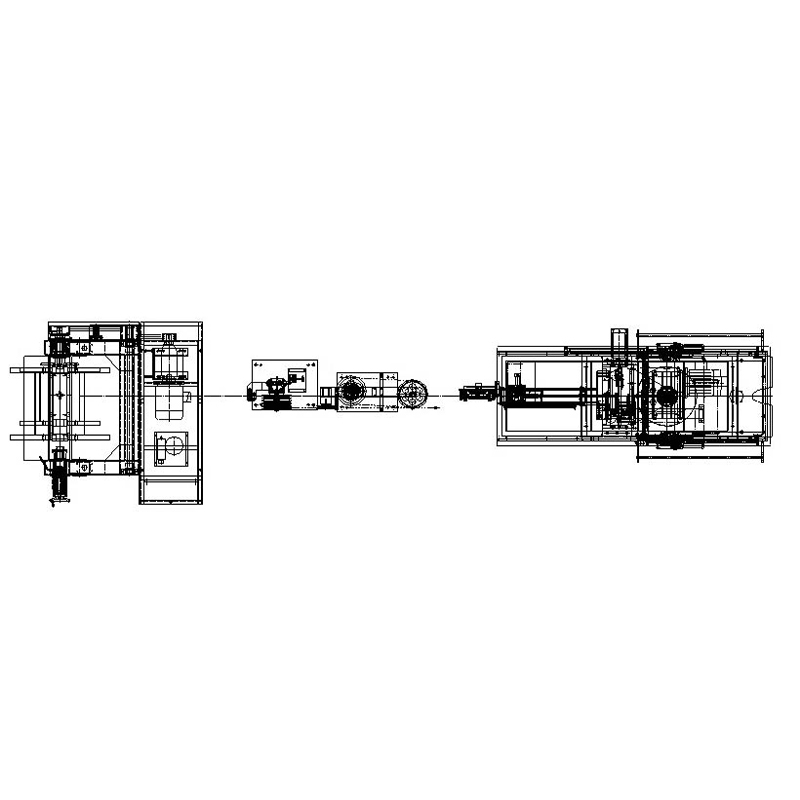

Модернизация и интеграция автоматических машин для намотки кабеля в существующие экструзионные линии

Добавление автоматической машины для намотки кабеля к существующей экструзионной линии, которая изначально была разработана для ручной намотки, сопряжено с проблемами интеграции управления, которые часто недооцениваются на этапе планирования проекта. Регулятор скорости вытягивания экструзионной линии был разработан для работы в качестве эталонной конечной скорости линии — он задает скорость производства, а за ней следует все предшествующее оборудование. Когда добавляется автоматическая намоточная машина, в конце линии появляется вторая система управления с замкнутым контуром, которая также пытается регулировать натяжение кабеля посредством регулировки скорости. Без должной координации этих двух контуров управления они взаимодействуют неблагоприятно: тяга увеличивает скорость в ответ на сигнал о падении натяжения, в то время как привод натяжения одновременно снижает скорость в ответ на такое же падение натяжения, создавая устойчивые колебания, которые ни один из контуров не может устранить независимо.

Стандартное решение заключается в настройке привода натяжителя в режиме управления крутящим моментом, а не в режиме управления скоростью, при этом привод тяги остается ведущим по скорости. В режиме управления крутящим моментом привод намотки применяет постоянный крутящий момент намотки, соответствующий заданному заданному значению натяжения, а скорость намотки автоматически регулируется в соответствии с выходной скоростью тяги — аналогично тому, как пассивный тормоз обеспечивает постоянное сопротивление независимо от скорости. Положение направляющего ролика в этом случае служит только сигналом подстройки для регулировки заданного значения крутящего момента, а не в качестве основного задания скорости. Такая архитектура управления устраняет проблему взаимодействия контура, поскольку привод намотки больше не конкурирует с тягой за управление скоростью кабеля — он просто обеспечивает контролируемый крутящий момент сопротивления, против которого контроллер скорости тяги может двигаться без конфликтов.

Основанная в 2002 году в Шанхае с инвестициями из Тайваня и расширенная через компанию Jiangsu Yessjet Precision Machinery Co., Ltd. в Исине, Уси в 2017 году, компания Shanghai Yessjet Precision Machinery Co., Ltd. накопила обширный опыт интеграции моторизованных машин для намотки кабеля и автоматических машин для намотки кабеля в экструзионные линии, построенные широким кругом производителей оригинального оборудования. Процесс проектирования интеграции начинается с аудита системы управления существующей линии для определения типа привода тянущего устройства, возможностей протокола связи и доступных входов/выходов для блокировки, после чего следует определенная архитектура интеграции, которая точно определяет, как привод приемного устройства будет получать задание скорости и как будет маршрутизироваться сигнал танцующего устройства, чтобы избежать взаимодействия с контуром. Такой структурированный подход последовательно сокращает время ввода в эксплуатацию модернизации по сравнению с нескоординированными дополнительными установками, при которых проблемы взаимодействия органов управления обнаруживаются и решаются итеративно в ходе производственных испытаний.
