Выбор инструмента на конце рычага для Роботизированный укладчик паллет Системы обработки спирального кабеля

Конечный инструмент (EOAT) роботизированного укладчика паллет является единственным компонентом, наиболее ответственным за то, действительно ли система соответствует целевым показателям времени цикла и точности размещения в производстве, однако на этапе спецификации ему уделяется гораздо меньше инженерного внимания, чем самому манипулятору робота. Для производителей кабеля эта проблема стоит особенно остро, поскольку спиральный кабель представляет собой механически неудобную полезную нагрузку: он круглый, относительно деформируемый, внешний диаметр варьируется в зависимости от семейства продуктов и часто располагается в непоследовательных положениях и ориентациях на подающем конвейере. Захват, предназначенный для жестких картонных коробок или однородных пакетов, будет неоднократно выходить из строя на спиральном кабеле, что приведет к ошибкам размещения, которые накапливаются в нестабильных нагрузках на поддонах и требуют ручного вмешательства для исправления.

Двумя доминирующими подходами EOAT для укладки на поддоны спирального кабеля являются захваты с зажимами и вилочные подъемники. Зажимные захваты оказывают боковое давление с двух или более поверхностей зажимов для удержания рулона во время транспортировки — эффективно для рулонов с постоянным внешним диаметром и материалом оболочки, достаточно жестким, чтобы противостоять деформации под действием зажимающего усилия. Подъемники вилочного типа вставляют два или более зубца под катушку и поднимают снизу, что по своей сути более допускает изменение внешнего диаметра, но требует, чтобы рулон располагался на известной высоте над поверхностью конвейера, и требует достаточного зазора под катушкой для установки зубцов. Для смешанной продукции, где в одной и той же ячейке паллетирования используются кабели диаметром от 8 до 60 мм, гибридный инструмент с регулируемой шириной зажима и выдвижной нижней опорой обеспечивает самый широкий диапазон совместимости за счет более высокой сложности инструментов и увеличения времени переключения между семействами продуктов.

Компания Shanghai Yessjet Precision Machinery Co., Ltd. разрабатывает спецификации EOAT в рамках Интеллектуальный робот-штабелер Процесс проектирования системы начинается с матрицы полезной нагрузки, в которой документируются диапазон наружного диаметра катушки, диапазон веса катушки, твердость материала оболочки и конфигурация обвязки для каждого кабельного продукта, который намеревается использовать клиент. Эта матрица определяет как механическую конструкцию инструмента, так и траекторию программы робота, поскольку более тяжелая катушка или больший внешний диаметр требуют другого угла подхода и профиля замедления для поддержания точности размещения в пределах допуска ± 5 мм, который требуется для большинства моделей поддонов для стабильной укладки.

Программирование шаблонов паллет: статические шаблоны против логики адаптивного уровня

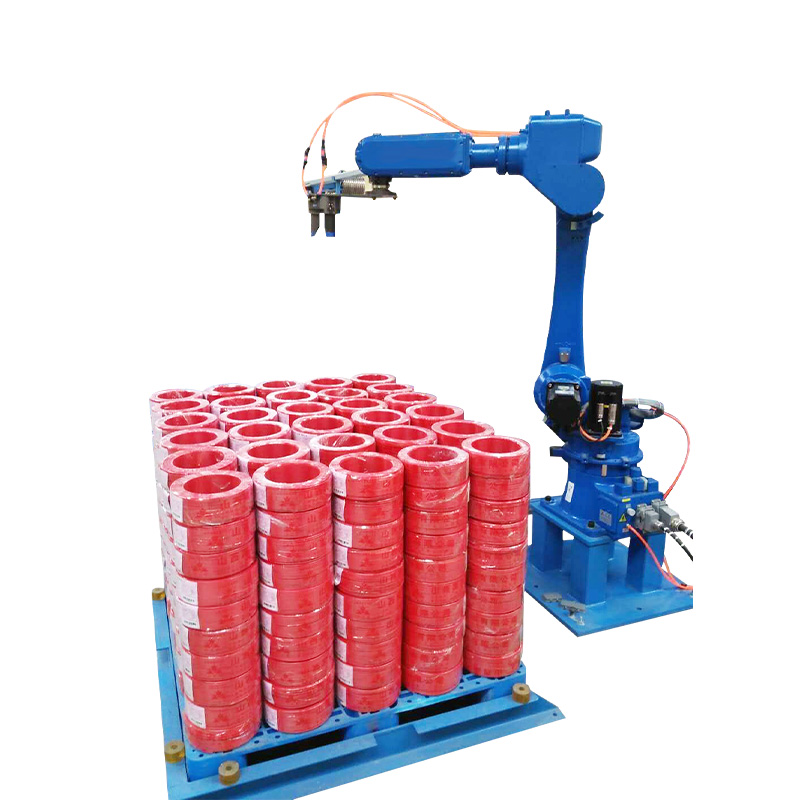

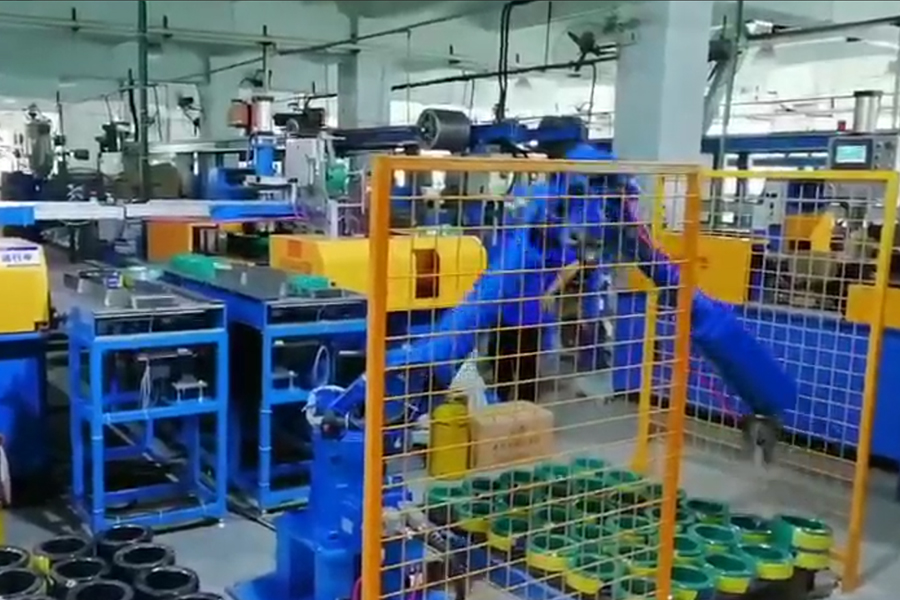

Программирование шаблонов паллет в Интеллектуальный робот-штабелер система более сложна для круглых рулонов продукции, чем для прямоугольных коробок, поскольку круги не образуют мозаику эффективно, а управление зазорами между рулонами определяет как устойчивость поддона, так и эффективную плотность полезной нагрузки на поддон. Программирование статических шаблонов, при котором каждый слой следует заранее заданной сетке размещения катушек, легко реализовать и дает предсказуемые результаты для одного продукта. Однако статические узоры становятся проблемой в средах со смешанной продукцией, где наружный диаметр рулона варьируется в зависимости от тиража, поскольку рисунок, оптимизированный для рулона с внешним диаметром 200 мм, будет оставлять чрезмерные зазоры или вызывать помехи при контакте между катушками, когда линия переключается на продукт с внешним диаметром 240 мм без регулировки рисунка.

Логика адаптивного слоя решает эту проблему путем расчета сетки размещения во время выполнения на основе фактического наружного диаметра катушки, измеренного системой машинного зрения или введенного через интерфейс управления рецептами. Контроллер робота определяет, сколько рулонов помещается на слой при текущем наружном диаметре, вычисляет оптимальное расстояние между рядами и столбцами, чтобы центрировать рисунок в пределах площади поддона, и динамически генерирует путевые точки для каждого перемещения размещения. Такой подход устраняет необходимость поддерживать библиотеку статических шаблонов для каждого SKU продукта — библиотеку, которая на практике становится громоздкой и становится обузой для обслуживания по мере появления новых кабельных продуктов.

Сравнение шаблонных подходов по производственной среде

Схемы блокировки слоев — когда чередующиеся слои повернуты на 90 градусов или смещены на половину шага рулона — значительно улучшают устойчивость поддона для круглых рулонов, у которых нет плоской поверхности для предотвращения бокового скольжения. Реализация блокировки слоев в системе адаптивных шаблонов требует, чтобы контроллер робота отслеживал текущий номер слоя и применял правильное смещение вращения к расчетной сетке. Это логический шаг, который легко реализовать, но который часто опускается в базовых системах статических шаблонов, поскольку он требует более сложного программирования шаблонов, чем обычно обучают операторов.

Анализ времени цикла: где интеллектуальные системы роботов-штабелеров теряют время в реальном производстве

Заявленное поставщиком время цикла для интеллектуального робота-штабелера почти всегда измеряется в идеальных условиях: рулон одного размера, предварительно установленный в фиксированной точке подачи, помещенный на пустой поддон на фиксированной высоте, без смены поддонов. Реальное время производственного цикла постоянно на 15–30 % превышает приведенные цифры из-за факторов, которые присутствуют в каждой производственной смене, но отсутствуют в эталонном тесте: изменение положения рулона на подающем конвейере, рост высоты поддона по мере накопления слоев, простои при замене поддонов и случайная повторная комплектация, когда рулон установлен неправильно при первой попытке укладки.

Самая большая возмещаемая потеря времени в большинстве установок интеллектуального робота-манипулятора-штабелера — это последовательность смены поддонов — время между размещением роботом последнего рулона на полном поддоне и первым размещением на новом пустом поддоне. Ручная замена поддонов с помощью вилочного погрузчика обычно занимает 60–120 секунд; Во время этого окна расположенная выше линия намотки либо останавливается, либо накапливает рулоны на буферном конвейере, производительность которого может оказаться недостаточной для длительной последовательности смены. Автоматические диспенсеры поддонов, которые предварительно размещают пустой поддон под рабочей зоной робота, пока текущий поддон еще заполняется, сокращают интервал замены до 10–20 секунд и устраняют зависимость от наличия вилочного погрузчика, который на многолинейных предприятиях часто является общим ресурсом, что создает конфликты в расписании.

• Расположение подающего конвейера: Изменение положения рулона на ±30 мм на подающем конвейере добавляет 0,3–0,8 секунды за цикл подбора для системы с визуальным управлением, выполняющей коррекцию положения — при 500 захватах за смену это составляет 2,5–6,5 минут совокупного потерянного времени.
• Компенсация высоты поддона: Каждый последующий слой поднимает точку размещения на высоту стопки катушек; роботу приходится преодолевать большее вертикальное расстояние для верхних слоев, добавляя 0,2–0,5 секунды за укладку по сравнению с циклом наземного слоя — этот эффект суммируется на полном поддоне из 6–8 слоев.
• Повторно выберите события: Катушки, которые установлены неправильно после первой попытки размещения, требуют, чтобы робот поднял, изменил положение и снова установил — последовательность, которая занимает 3–8 секунд и происходит со скоростью 1–3% от общего числа захватов в системах без датчиков подтверждения размещения.
• Обвязка хвоста помехами: Ослабленные хвосты ремня на плохо закрепленных катушках могут мешать соседним катушкам во время укладки, поэтому требуется пауза в 2–5 секунд, чтобы хвост стабилизировался, прежде чем робот отпустит катушку — проблема, которая связана с расположенной выше по потоку обвязочной станцией, а не с самим роботом.

Интеграция системы машинного зрения в роботизированные ячейки паллетайзера: калибровка и управление смещением

Системы роботизированной укладки на поддоны с визуальным управлением в условиях производства кабеля сталкиваются с проблемами калибровки, которые отличаются от типичных приложений промышленного машинного зрения, поскольку рабочая среда сочетает в себе вибрацию от соседнего оборудования, переменное окружающее освещение от движения мостового крана и характеристики поверхности продукта (связанные катушки со светоотражающим материалом ленты и матовой или полуглянцевой отделкой оболочки), которые создают непостоянный контраст изображения в зависимости от угла освещения и цвета оболочки. Система технического зрения, откалиброванная утром при стабильном заводском освещении, может давать ошибки в положении захвата на 5–15 мм к середине смены, если тени мостового крана или вибрация соседнего оборудования сместили эффективный расчет центроида изображения.

Самый эффективный подход к управлению отклонением калибровки изображения в производственных условиях — это сочетание фиксированного структурированного освещения в поле зрения (независимого от окружающего заводского освещения) и периодической процедуры проверки калибровки в цикле. Структурированное освещение, обычно кольцевое или прямолинейное, установленное на кронштейне камеры, обеспечивает постоянство геометрии освещения независимо от условий окружающей среды. Внутрицикловая проверка калибровки предполагает, что робот периодически выбирает эталонную цель в известном положении и сравнивает положение, сообщаемое системой технического зрения, с известными истинными данными; отклонения выше порогового значения вызывают процедуру автоматической повторной калибровки перед продолжением производства.

Температурный дрейф является вторичной проблемой калибровки на объектах без климат-контроля. Монтажный кронштейн камеры и основание робота термически расширяются в течение дня, смещая пространственное соотношение между рамкой камеры и рамкой мира роботов на доли миллиметра, что приводит к ошибкам размещения в 3–8 мм при пиковой дневной температуре. Компенсация теплового дрейфа требует либо коррекции температурного коэффициента в матрице преобразования робота в камеру, полученной в результате калибровки при нескольких температурах, либо жесткой монтажной конструкции из инварного сплава для камеры, которая минимизирует тепловое расширение. Большинство производственных предприятий решают эту проблему прагматично, расширяя допуск на размещение в схеме поддонов, чтобы компенсировать диапазон дрейфа, соглашаясь на небольшое уменьшение плотности поддонов в обмен на устранение бремени обслуживания калибровки.

Архитектура безопасности в интеллектуальных штабелируемых роботизированных ячейках: за оградой безопасности

Традиционная архитектура безопасности для ячеек промышленных роботов опирается на физическое ограждение по периметру с блокируемыми воротами доступа — решение, которое эффективно, но создает эксплуатационные трудности на объектах, где операторам необходим частый доступ к рабочей зоне робота для устранения замятия рулонов, проверки качества поддонов или управления хвостами лент. При высокопроизводительной укладке кабелей на поддоны частые перерывы в работе ограждения значительно сокращают эффективное время безотказной работы системы, поскольку каждый вход в ворота вызывает полную защитную остановку и требует продуманной последовательности перезапуска перед возобновлением производства. Совокупный эффект за производственную смену может составлять 5–10 % от общего доступного времени, компенсируя часть трудозатрат, ради которых был установлен интеллектуальный робот-манипулятор-штабелер.

В современных установках интеллектуальных роботов-штабелеров все чаще используются совместные архитектуры безопасности, которые заменяют или дополняют ограждение по периметру сканерами площади, системами технического зрения с рейтингом безопасности и режимами робота с ограничением по усилию. Сканеры зон — лазерные устройства безопасности, установленные на уровне пола — определяют настраиваемые зоны безопасности в рабочей зоне робота. Когда оператор входит в определенную зону, робот снижается до безопасной пониженной скорости (обычно 250 мм/с или ниже, согласно ISO/TS 15066), а не полностью останавливается, что позволяет ограниченно сосуществовать человеку и роботу для проверки и выполнения мелких вмешательств без полной остановки производства. Полная остановка по-прежнему срабатывает, если оператор проникает во внутреннюю запретную зону вокруг активной зоны захвата и размещения.

• Контролируемый останов с номинальной безопасностью (SRMS): Робот останавливается и удерживает позицию при входе оператора в контролируемую зону; производство возобновляется автоматически после выхода оператора — ручной перезапуск не требуется, что сокращает время простоя, связанное с событием доступа, до времени прохождения через зону
• Мониторинг скорости и эшелонирования (SSM): Робот постоянно снижает скорость по мере приближения оператора, рассчитывается в реальном времени на основе измерения расстояния сканера — расстояние наименьшего подхода определяет, замедляется ли робот до медленной скорости, сниженной скорости или защитной остановки.
• Ограничение мощности и силы (PFL): Доступный на платформах совместных роботов, PFL ограничивает силу, которую манипулятор робота может оказывать при контакте — подходит для кабельных катушек с низкой полезной нагрузкой, где вес катушки находится в диапазоне полезной нагрузки совместного робота (обычно до 16 кг для текущих совместных платформ)
• Интеграция ПЛК безопасности: Все функции безопасности — зоны сканирования зон, блокировки ворот, цепи аварийной остановки и входы безопасности робота — должны управляться через специальный ПЛК безопасности (класса SIL 2 или PLe), а не через стандартный ПЛК машины, гарантируя, что логика безопасности не может быть случайно изменена во время изменения рецепта или программы.

Основанная в 2002 году в Шанхае и расширенная за счет создания компании Jiangsu Yessjet Precision Machinery Co., Ltd. в Исине в 2017 году, компания Shanghai Yessjet Precision Machinery Co., Ltd. разрабатывает архитектуры безопасности роботизированных укладчиков паллет в соответствии с требованиями ISO 10218-2 и GB 11291.2, начиная с этапа первоначальной компоновки системы. Конфигурация зоны безопасности, анализ частоты доступа и разработка процедуры перезапуска документируются во время заводских приемочных испытаний и проверяются на месте во время ввода в эксплуатацию — гарантируя, что установленная архитектура безопасности соответствует фактическому рабочему процессу оператора на объекте клиента, а не теоретической схеме доступа, предполагаемой на этапе проектирования.
