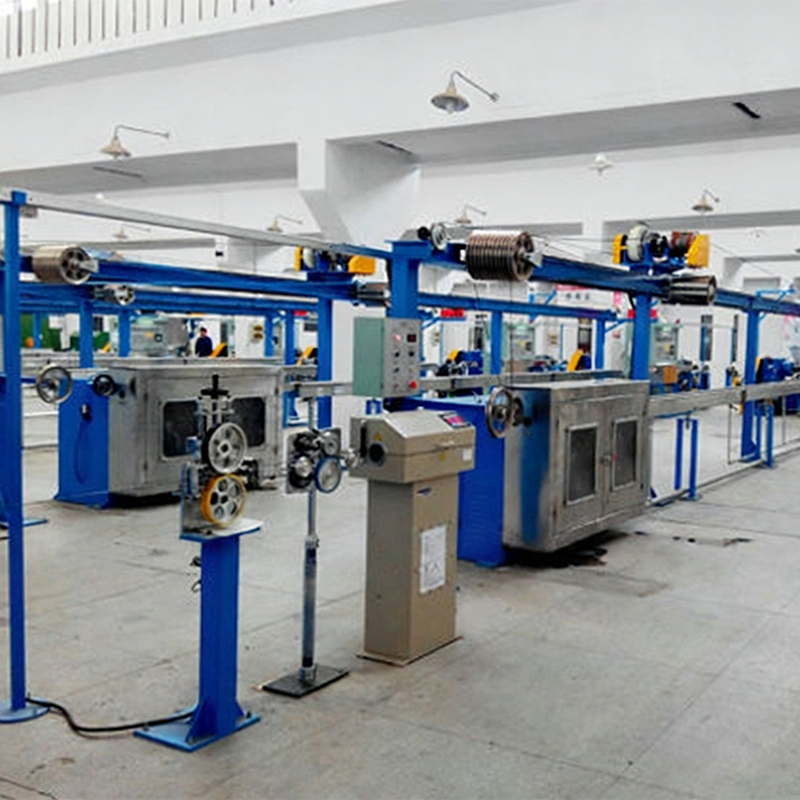

Как конструкция винта влияет на качество вывода проволоки и Линия экструзии кабеля

Шнек экструдера – это сердце любого Линия экструзии проволоки и кабеля , однако его геометрия часто рассматривается как фиксированный параметр, а не как настраиваемая переменная. На практике конструкция шнека, включая соотношение L/D, степень сжатия, шаг витка и конфигурацию барьерной зоны, напрямую определяет однородность расплава, производительность и постоянство толщины изоляционной стенки. Например, шнек, предназначенный для соединений ПВХ, будет давать заметно разные температуры плавления и скорости сдвига при работе с сшитым полиэтиленом или ТПЭ, даже при одинаковых настройках частоты вращения. Понимание этих взаимосвязей позволяет инженерам-технологам принимать обоснованные решения о выборе шнеков, а не полагаться на то, что поставляется с машиной.

Отношение L/D (длина к диаметру) является наиболее часто упоминаемым параметром винта. Более высокие соотношения L/D — обычно от 25:1 до 30:1 для изоляции кабелей — обеспечивают большее время пребывания расплава полимера, улучшая смешивание и термическую однородность. Однако более длинные винты также увеличивают тепловложение при сдвиге, что может быть проблематичным для термочувствительных соединений, таких как материалы ЛСЖ (с низким содержанием дыма и без галогенов). В этих случаях конструкция барьерного шнека со специальной секцией смешивания рядом с зоной дозирования предлагает лучшее решение: он разделяет твердую и расплавленную фазы на более ранних стадиях в цилиндре, уменьшая загрязнение нерасплавленными гранулами без чрезмерного сдвига.

Компания Shanghai Yessjet Precision Machinery Co., Ltd. настраивает геометрию шнеков на основе конкретного семейства компаундов и целевого диапазона производительности для линии экструзии кабеля каждого клиента. Вместо того, чтобы поставлять универсальный винт, команда инженеров оценивает кривые вязкости полимера, температурные окна обработки и требования к скорости линии, прежде чем определять степень сжатия и геометрию полета. Этот подход устраняет распространенный источник изменения толщины стенок, который операторы часто ошибочно связывают с проблемами центрирования штампа или контроля натяжения.

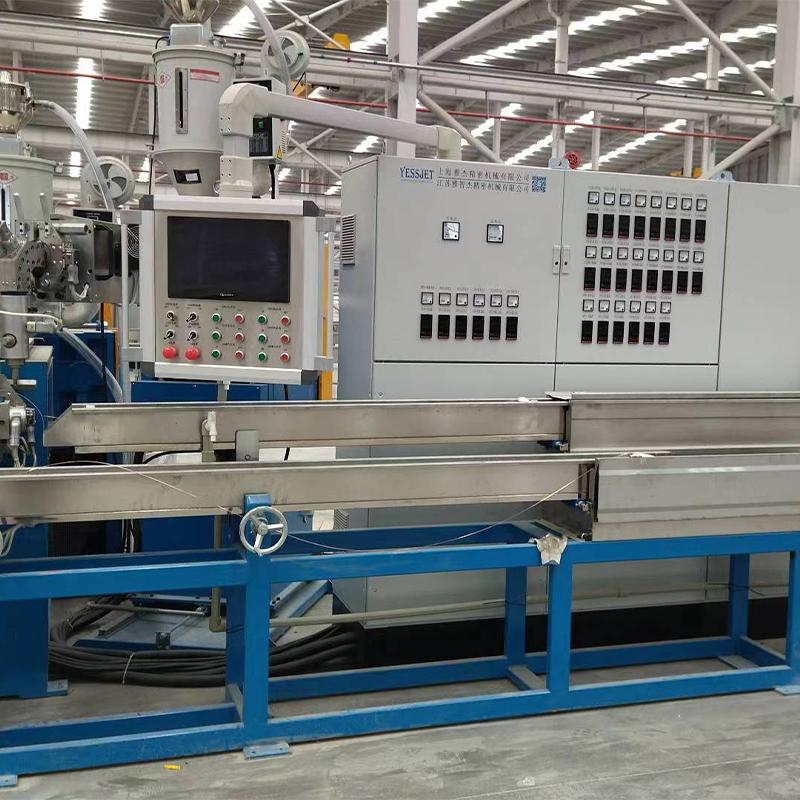

Профилирование температуры по зонам ствола: почему больше зон означает больший контроль

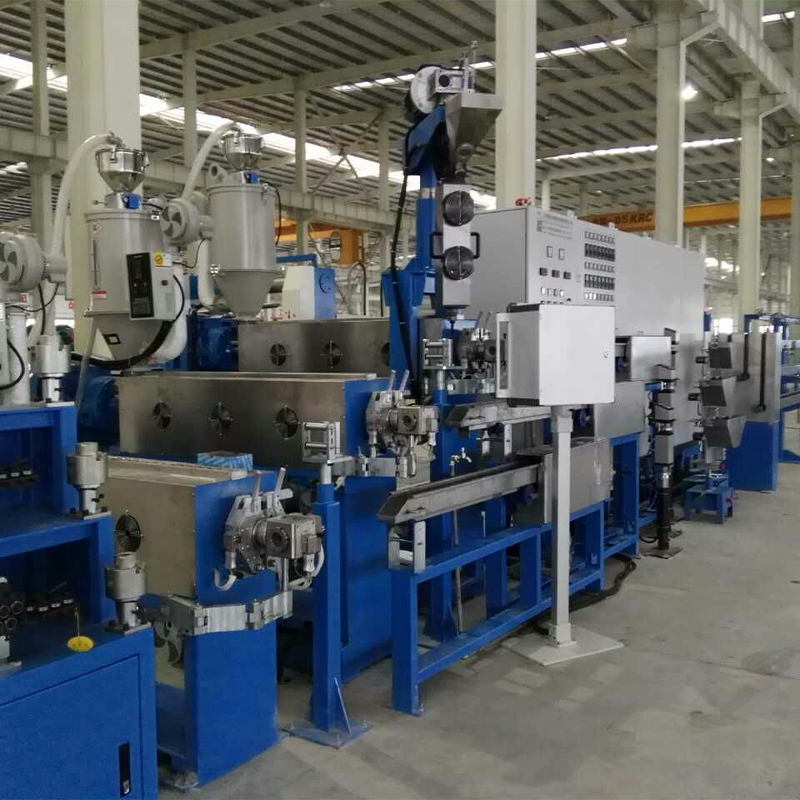

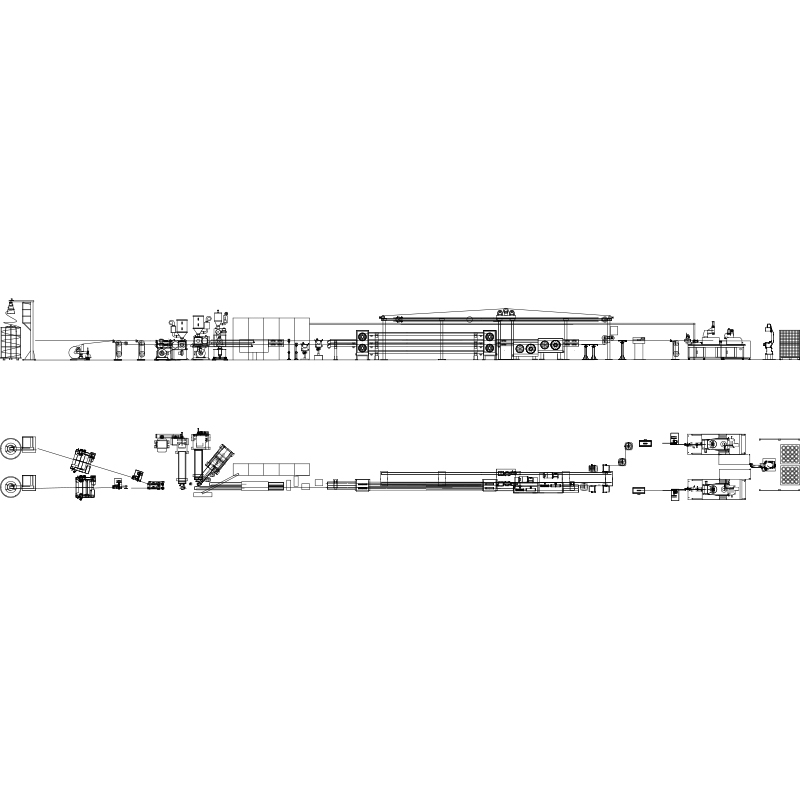

Современные конфигурации линий экструзии кабеля обычно делят цилиндр экструдера на пять-восемь независимо контролируемых зон нагрева, а также отдельные зоны матрицы и траверсы. Целью этой сегментации является не просто нагрев полимера до заданной температуры расплава, а управление температурным градиентом на всем пути пластикации так, чтобы расплав поступал к головке в однородном, без пузырьков состоянии, с вязкостью, подходящей для заданной толщины стенки и скорости линии.

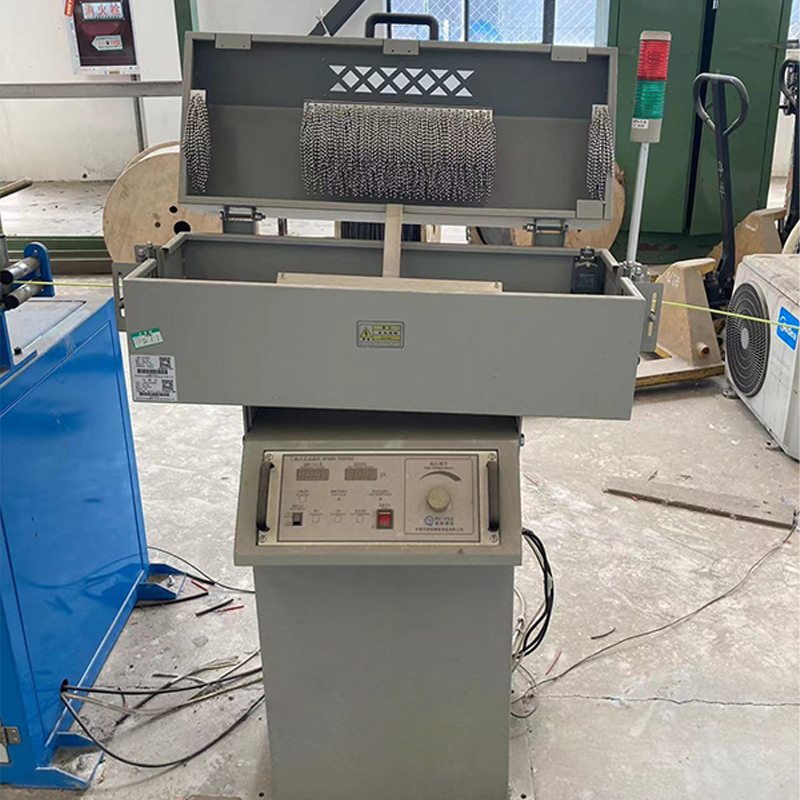

Распространенным заблуждением является то, что все зоны ствола должны работать при одинаковых температурах с лишь небольшим повышением температуры по направлению к матрице. На практике оптимальный профиль сильно зависит от материала. Для полукристаллических полимеров, таких как ПЭВП, восходящий профиль — более холодная зона подачи, постепенно нагревающаяся зона дозирования — способствует постепенному плавлению и снижает риск преждевременного плавления, которое блокирует подачу. Для аморфных материалов, таких как жесткий ПВХ, более плоский профиль с небольшим уклоном в зоне дозирования предотвращает деградацию из-за чрезмерного накопления тепла сдвига. Неправильный выбор этого профиля приводит к появлению включений микрогеля или дефектов поверхности, которые становятся очевидными только во время искровых испытаний или во время испытаний конечного использования потребителем.

Общие стратегии профиля температуры по материалам

Эти профили служат отправной точкой, а не фиксированными рецептами. Реальная оптимизация требует наличия датчиков давления расплава на входе в головку и инфракрасного термометра расплава для проверки фактической температуры расплава независимо от заданных значений зоны цилиндра — различие, которое имеет большое значение при работе высокоскоростных линий со скоростью выше 200 м/мин.

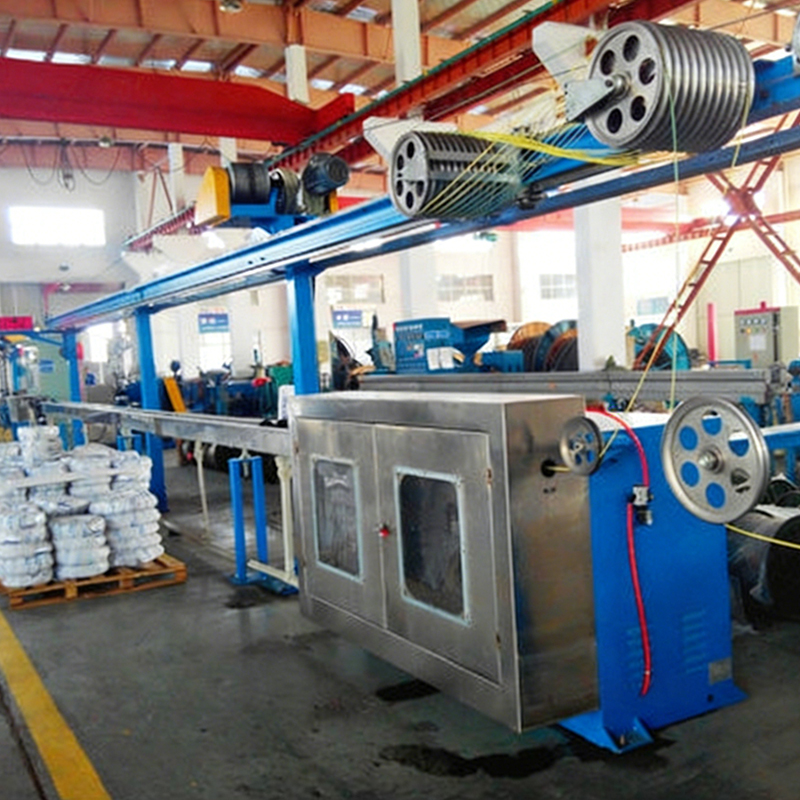

Управление натяжением тягового устройства Caterpillar и его влияние на удлинение проводника

На линии экструзии проводов и кабелей гусеничный тянущий механизм делает больше, чем просто тянет готовый кабель с заданной скоростью — это основной механизм, с помощью которого толщина изоляционной стенки регулируется в реальном времени. Взаимосвязь между скоростью вытягивания и производительностью экструдера определяет коэффициент вытяжки, который, в свою очередь, определяет, насколько экструдат растягивается между выходом из головки и точкой затвердевания. Даже изменение скорости тяги на 1–2% может привести к смещению номинальной толщины стенки за пределы диапазона допусков, определенного такими стандартами, как IEC 60227 или UL 83.

Менее обсуждаемым последствием натяжения при отрыве является его влияние на сам проводник. Когда натяжение чрезмерное (обычно вызванное слишком высоким давлением гусеничной ленты или несоответствием между скоростью тяги и натяжением отпускающего отвода), кондуктор подвергается необратимому удлинению. В многожильных проводниках это удлинение сжимает длину свивки отдельных проводов, изменяя сопротивление проводника постоянному току на единицу длины и потенциально выводя его из соответствия требованиям по измерению сопротивления на километр. Эффект особенно заметен на конструкциях из тонкой проволоки сечением менее 0,5 мм², где запас прочности на растяжение меньше.

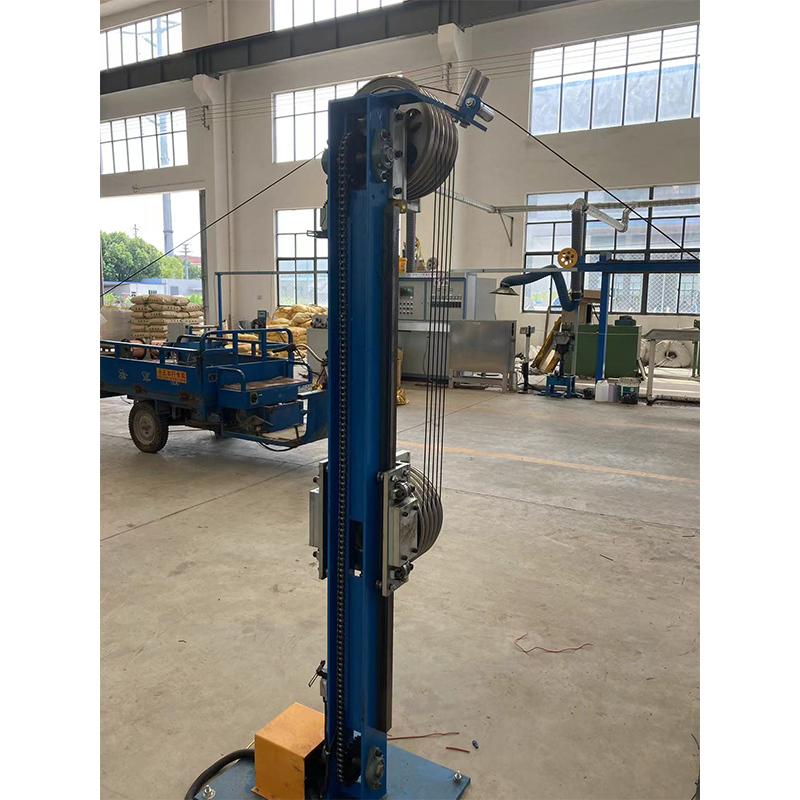

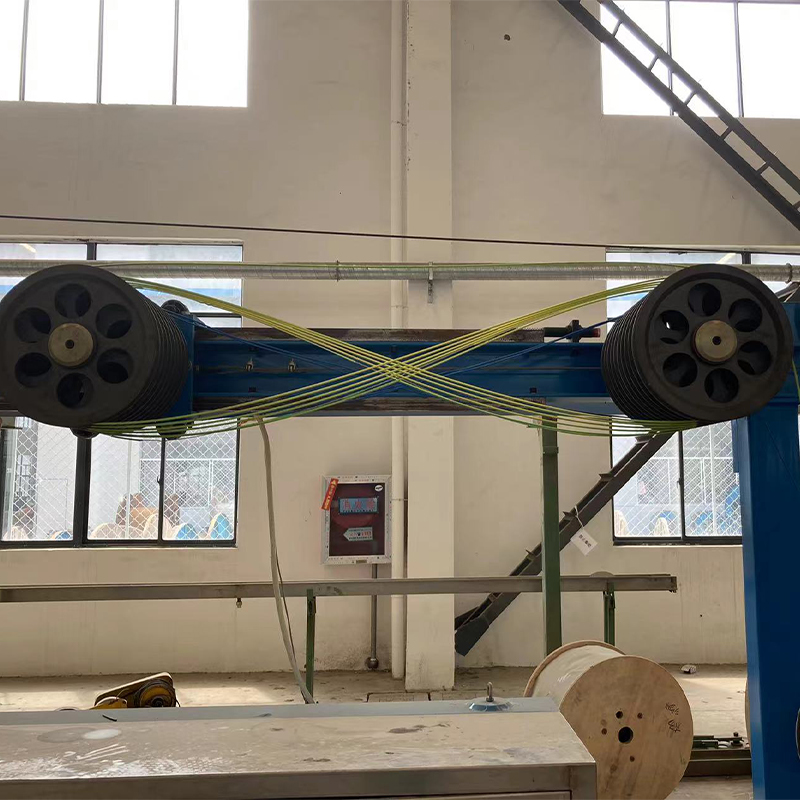

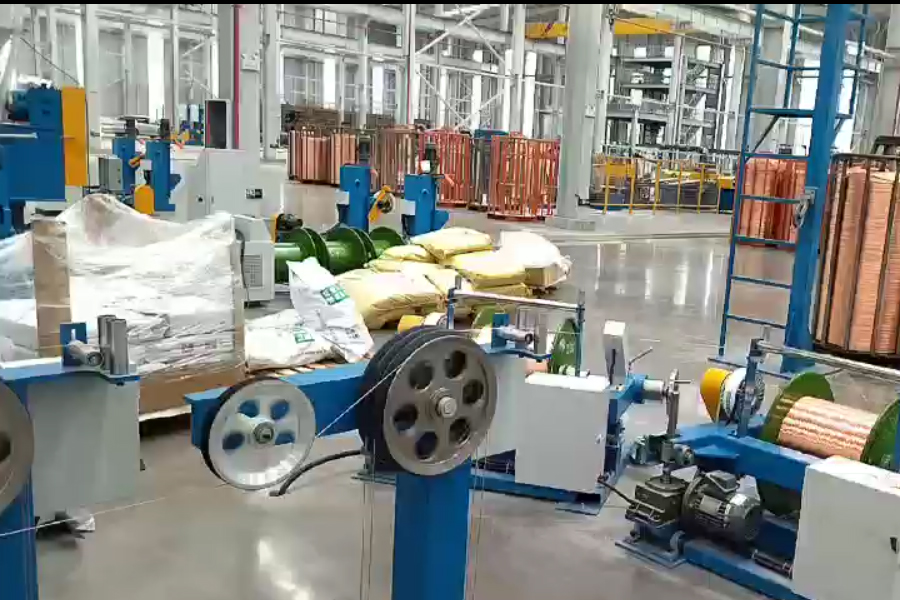

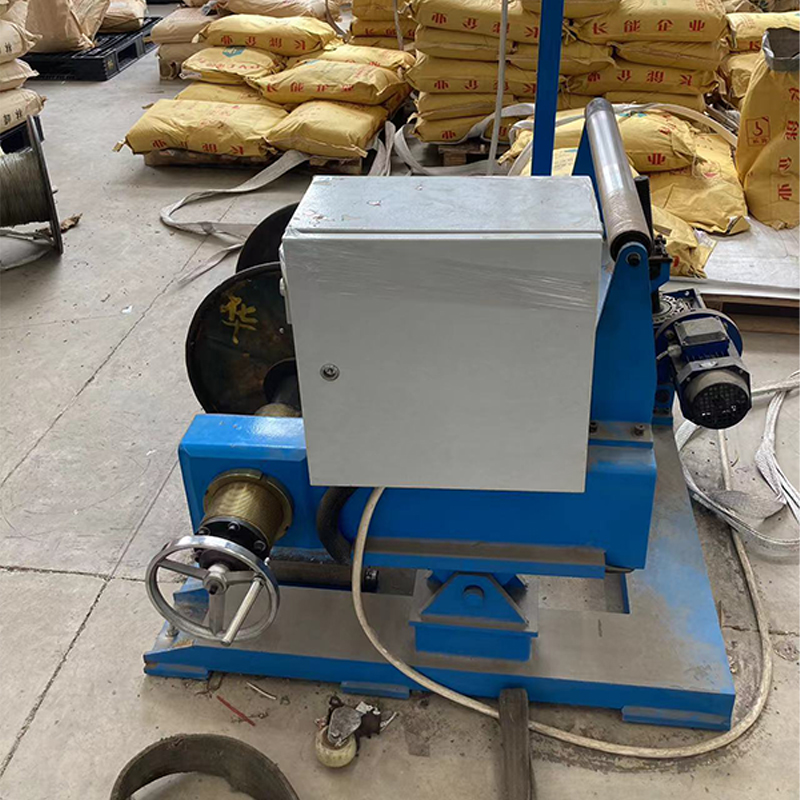

Правильная конфигурация гусеницы требует соответствия длины и давления контакта ремня с внешним диаметром троса и жесткостью резиновой оболочки. Более мягкие материалы, такие как силикон или гибкий ТПУ, требуют меньшей силы прижима ремня и более широких накладок ремня, чтобы избежать следов на поверхности. Система управления должна интегрировать обратную связь о положении танцора как от отдачи, так и от приемки, чтобы поддерживать стабильное окно натяжения на протяжении всего пробега, включая фазы ускорения и замедления при запуске и остановке.

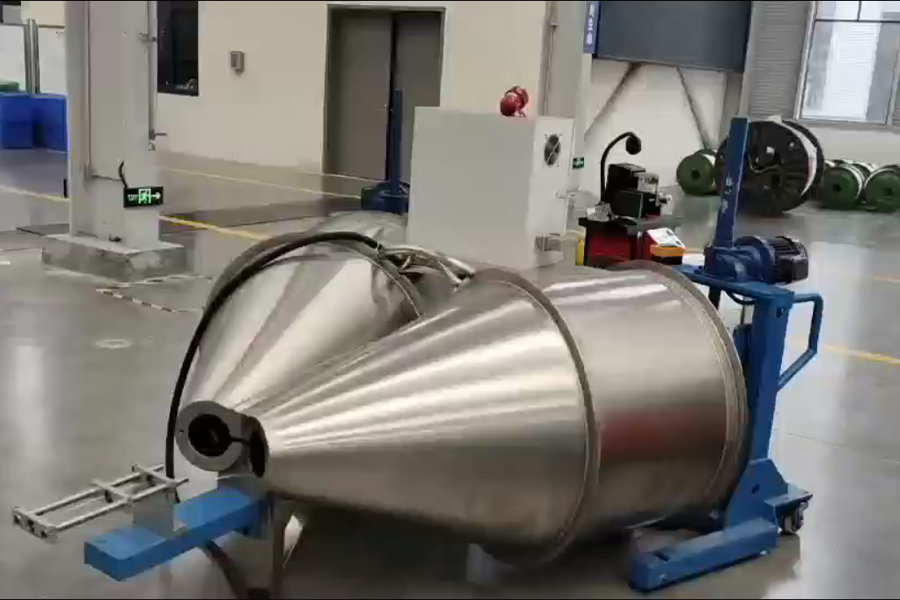

Модернизация устаревших линий: что можно и что нельзя модернизировать

Многие производители кабеля используют оборудование для экструзии проводов и кабелей, которому 15–25 лет. Оно механически исправно, но ограничено устаревшими архитектурами управления, аналоговыми регуляторами температуры и логикой последовательности на основе реле, что препятствует интеграции с современными MES или системами сбора данных. Полная замена линии — не всегда самый экономичный путь. Целенаправленная модернизация может восстановить 70–85% производительности новой линии при 30–50% капитальных затрат при условии, что механическое состояние цилиндра, шнека и редуктора экструдера соответствует минимальным пороговым значениям износа.

Оценка приоритета модернизации

• Высокоценные обновления: Замена ПЛК на современные платформы Siemens S7 или Allen-Bradley ControlLogix, ЧМИ с сенсорным экраном и управлением рецептами, контроль диаметра с обратной связью с использованием лазерных датчиков и тягу с сервоприводом и обратной связью по натяжению.
• Улучшения средней стоимости: Замена аналоговых контроллеров бочкообразных зон на цифровые ПИД-блоки с автоматической настройкой, модернизация приводных инверторов до приводов с регулируемой частотой тока и торможением с рекуперацией энергии.
• Меньшее значение, если оно не неисправно: Замена механически исправных редукторов, цилиндров экструдеров с износом менее 40% зазора между футеровкой и шнеком или конструкций охлаждающих желобов, не подверженных коррозии.
• Несовместимо с модернизацией: Рамы экструдеров с деформацией рамы, превышающей допуски на соосность, крейцкопфы с сорванной резьбой на центрирующих болтах или загрузочные бункеры с внутренним износом, вызывающим расслоение смесей смесей.

Компания Shanghai Yessjet Precision Machinery Co., Ltd. разработала структурированный процесс оценки модернизации для клиентов, эксплуатирующих устаревшее оборудование линии экструзии кабеля. Оценка включает измерение износа шнека и ствола с помощью бороскопа, испытание люфта редуктора, тепловизионную съемку работы нагревателя ствола, а также проверку системы управления для выявления устаревших компонентов, при отсутствии запасных частей. Этот этап диагностики не позволяет клиентам инвестировать в модернизацию управления механическими платформами, которые в любом случае потребуют полной замены в течение трех-пяти лет.

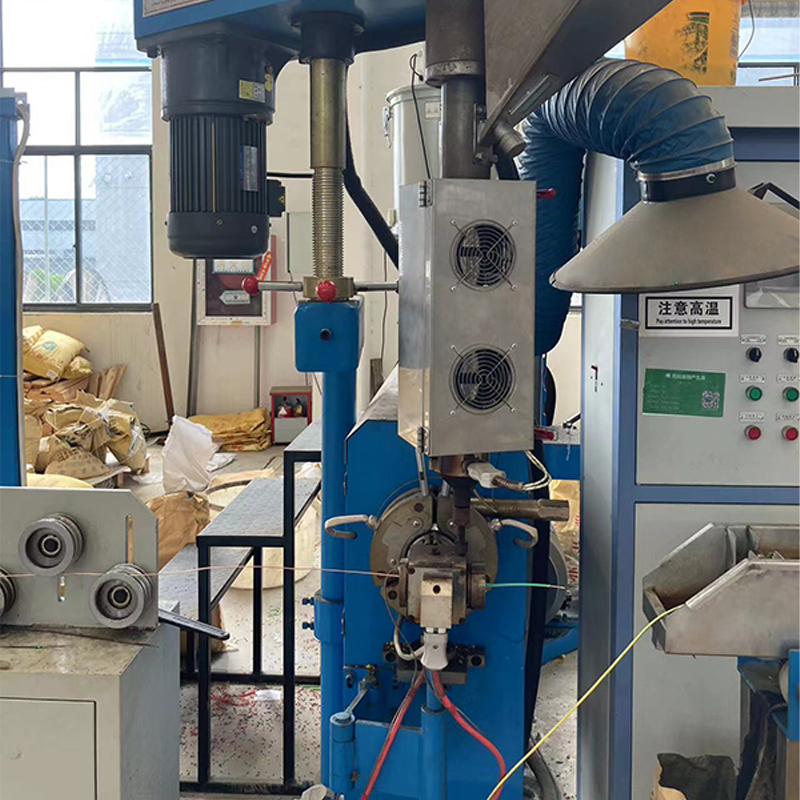

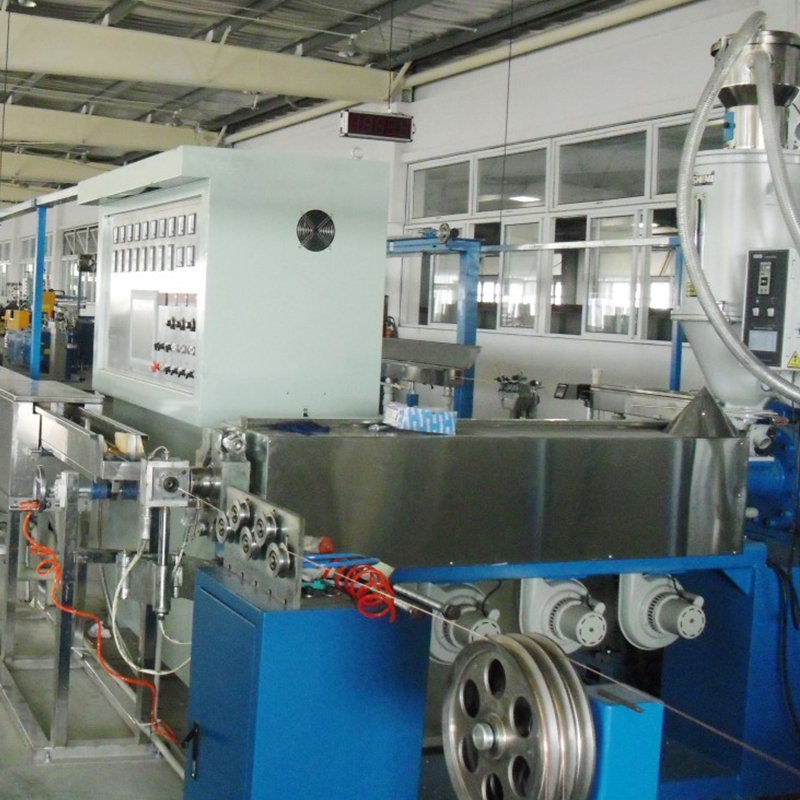

Регулирование диаметра с обратной связью: как оно работает и где его пределы

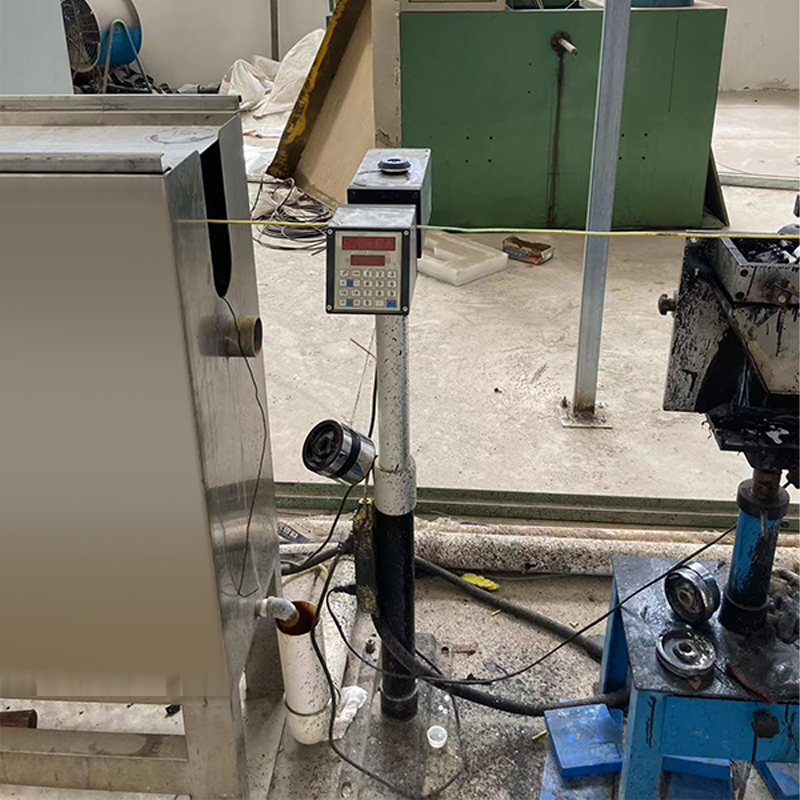

Лазерные датчики диаметра, расположенные сразу после охлаждающего желоба, теперь входят в стандартную комплектацию большинства новых линий экструзии кабеля. Датчик непрерывно измеряет внешний диаметр — обычно с частотой сканирования от 500 до 2000 Гц — и передает результаты обратно на контроллер скорости линии или привод скорости шнека экструдера для корректировки отклонений от заданного диаметра в реальном времени. В хорошо настроенных системах такая архитектура с замкнутым контуром позволяет поддерживать допуск на диаметр с точностью ±0,02 мм на линиях, работающих со скоростью 100–150 м/мин, что удовлетворяет требованиям большинства стандартов проводов IEC и UL, не требуя вмешательства оператора во время стабильного производства.

Однако контроль диаметра с обратной связью имеет важные ограничения, о которых поставщики оборудования не всегда четко сообщают. Датчик измеряет диаметр внешней оболочки — он не может напрямую определить эксцентриситет толщины стенки, для чего требуется либо ультразвуковой толщиномер стенки, либо емкостной датчик эксцентриситета, расположенный в желобе для воды. Кабель может идеально измерять внешний диаметр при работе с эксцентриситетом 30–40%, если центрирование матрицы смещается в течение длительного времени из-за теплового расширения корпуса крейцкопфа. Полагаясь исключительно на датчик диаметра для управления процессом, вы сможете пройти проверку внешнего диаметра и получить материал, который не справляется с минимальной толщиной стенки в самой тонкой точке.

Кроме того, время отклика контура обратной связи ограничено расстоянием между выходом матрицы и расположением датчика. На линиях с длинными охлаждающими желобами (что необходимо для больших токопроводящих кабелей, где полимеру требуется увеличенная длина охлаждения) эта задержка транспортировки может составлять от 15 до 40 секунд при типичной скорости линии. Во время этой задержки нарушение технологического процесса (например, скачок давления расплава из-за частично заблокированного пакета сеток) уже привело к образованию от 25 до 60 метров кабеля, выходящего за пределы допуска, прежде чем система управления среагирует. Понимание этой задержки и установка соответствующих параметров зоны нечувствительности в алгоритме управления необходимы для предотвращения колебаний чрезмерной коррекции, которые часто более вредны для стабильности продукта, чем исходное нарушение.

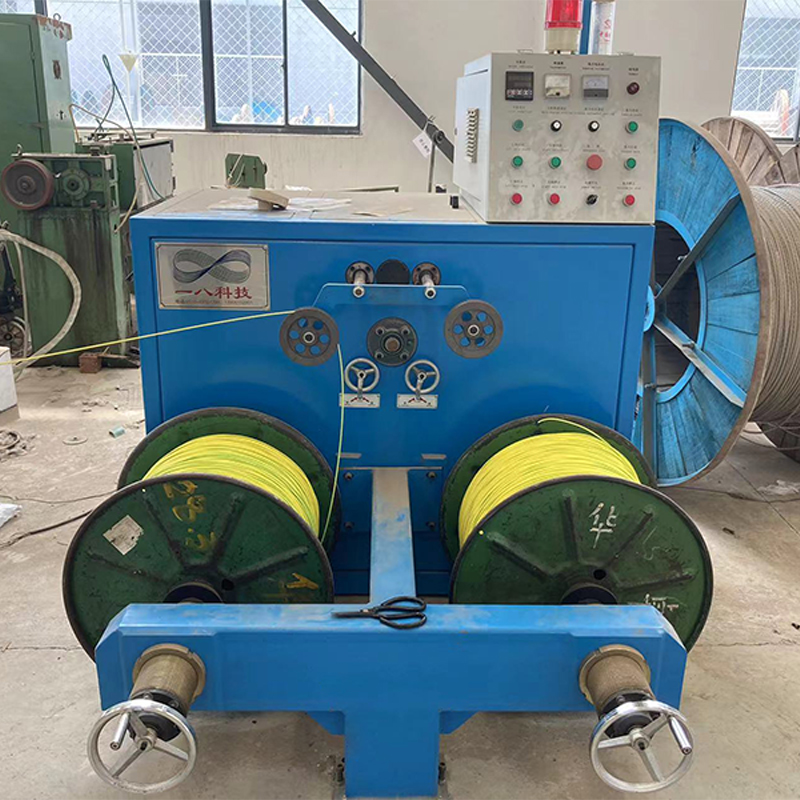

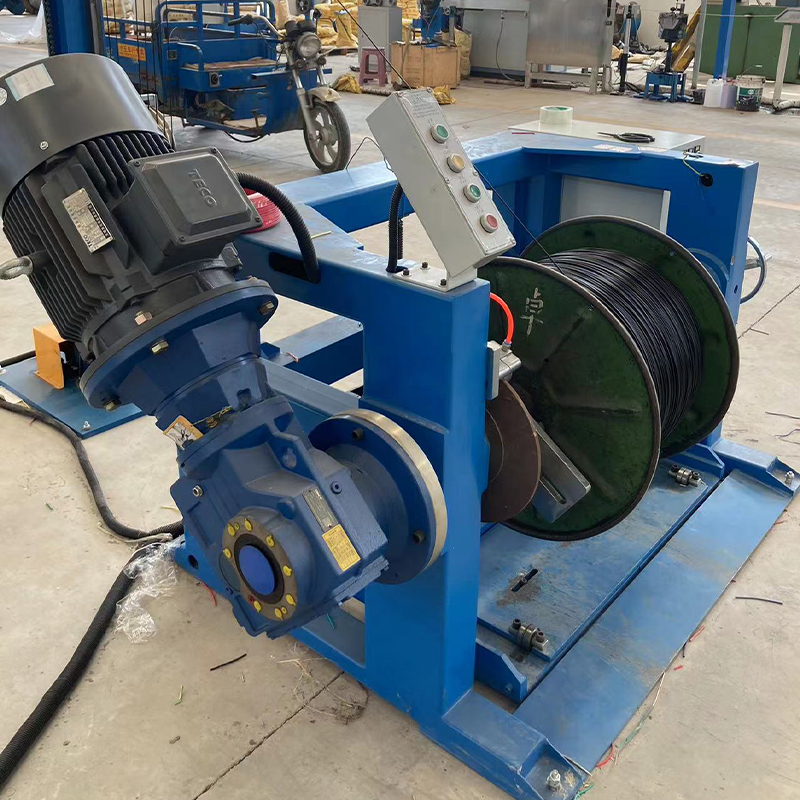

Автоматическая намотка и роботизированная укладка на поддоны: аспекты интеграции для автоматизации конечной линии

Автоматизация конечной линии, включающая в себя автоматические намоточные машины, станции обвязки или обвязки лентой и роботизированные системы паллетирования, часто планируется в качестве будущего дополнения во время первоначального ввода в эксплуатацию экструзионной линии для проволоки и кабеля, а затем откладывается на неопределенный срок из-за капитальных ограничений или сложности интеграции. В результате ручная намотка и укладка на поддоны становятся узким местом производства, ограничивая скорость линии не производительностью экструдера, а физической скоростью, с которой операторы могут обрабатывать готовые рулоны. На линиях, производящих строительную проволоку малого диаметра со скоростью более 300 м/мин, ручная намотка просто нецелесообразна — цикл смены бухт не успевает за производительностью.

Интеграция автоматических намотчиков в существующую линию требует внимания к нескольким параметрам, которые задаются на уровне управления экструдером: точный подсчет метров от энкодера тяги, надежный сигнал резки на летающий нож или ротационный нож, а также последовательность передачи рулона, которая не позволяет накапливаться провисанию кабеля между резаком и новым сердечником рулона. Если ПЛК линии экструдера не был спроектирован с учетом этих сигналов подтверждения, модернизация автоматических намотчиков может потребовать значительной доработки системы управления, помимо простой установки оборудования намотки.

Компания Shanghai Yessjet Precision Machinery Co., Ltd. разрабатывает архитектуры управления линиями экструзии проволоки и кабеля с интеграцией конечной автоматизации в качестве запланированной возможности с самого начала сборки, даже если клиент не сразу приобретает оборудование для намотки и паллетирования. Запасные возможности ввода-вывода, предварительно смонтированные клеммные колодки для связи с моталкой и документированные схемы сигналов включены в стандартный пакет ввода в эксплуатацию, что позволяет клиентам позже добавить роботизированную укладку на поддоны или автоматическую намотку, не возвращаясь на завод для перепроектирования системы управления. Этот подход с прямой совместимостью значительно снижает общий объем необходимых инвестиций, когда объемы производства в конечном итоге оправдывают полную автоматизацию конечной стадии производства.
